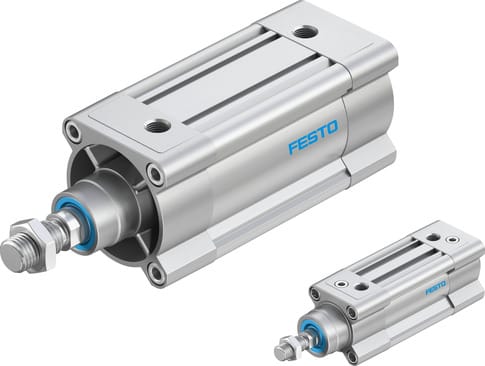

1463495 - Normzylinder
Produkt Information
Hersteller-Artikelname:Normzylinder
Hersteller-Artikelnummer:1463495
Hersteller-Typenschlüssel:DSBC-80-320-D3-PPVA-N3R3
Hersteller-Artikelbeschreibung:Für Trockenlauf
Feststelleinheit angebaut
Endlagenverriegelung beidseitig
Endlagenverriegelung bei eingefahrener Kolbenstange
Endlagenverriegelung bei ausgefahrener Kolbenstange
Erhöhte chemische Beständigkeit
Faltenbalg am Lagerdeckel
Hartabstreifer
Verlängertes Kolbenstangen-Außengewinde
Innengewinde an der Kolbenstange
Verlängerte Kolbenstange
Leichtlauf für Balanceranwendungen
Metallabstreifer
Mit Verdrehsicherung
Konstante langsame Bewegung
Reibungsarm
Durchgehende Kolbenstange
Warmfeste Dichtungen max. 120 °C
Sensornuten auf 3 Profilseiten
Temperaturbereich 0 bis + 150 °C
Temperaturbereich -40 bis + 80 °C
einseitige Kolbenstange
Preis auf Anfrage
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Mo. bis Fr. 08:00 - 18:00 Uhr telefonisch erreichbar
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Sie haben Fragen, Anmerkungen oder wollen dieses Produkt kaufen? Kontaktieren Sie uns!
Eigenschaften zu: DSBC-80-320-D3-PPVA-N3R3 von Festo
| Eigenschaft | Wert |
|---|---|
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Antriebe & Aktuatoren |
| Kategorielevel 3 | Pneumatische Zylinder |
| Kategorielevel 4 | Kolbenstangenzylinder |
| Kategorielevel 5 | Zylinder mit Feststelleinheit |
| Kategorielevel 6 | DSBC-C |
| Kategorielevel 7 | DSBC-...-80- - |
| Hub | 1 mm ... 2800 mm |
| Kolben-Ø | 80 mm |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig selbsteinstellende pneumatische Endlagendämpfung pneumatische Dämpfung beidseitig einstellbar |
| Einbaulage | beliebig |
| Entspricht Norm | ISO 15552 |
| Konstruktiver Aufbau | Kolben Kolbenstange Profilrohr |
| Positionserkennung | für Näherungsschalter |
| Varianten | Für Trockenlauf Feststelleinheit angebaut Endlagenverriegelung beidseitig Endlagenverriegelung bei eingefahrener Kolbenstange Endlagenverriegelung bei ausgefahrener Kolbenstange Erhöhte chemische Beständigkeit Faltenbalg am Lagerdeckel Hartabstreifer Verlängertes Kolbenstangen-Außengewinde Innengewinde an der Kolbenstange Verlängerte Kolbenstange Leichtlauf für Balanceranwendungen Metallabstreifer Mit Verdrehsicherung Konstante langsame Bewegung Reibungsarm Durchgehende Kolbenstange Warmfeste Dichtungen max. 120 °C Sensornuten auf 3 Profilseiten Temperaturbereich 0 bis + 150 °C Temperaturbereich -40 bis + 80 °C einseitige Kolbenstange |
| Betriebsdruck | 0.05 bar ... 12 bar |
| Funktionsweise | doppeltwirkend |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Ex-Schutz-Richtlinie (ATEX) |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK EX Vorschriften |
| Explosionsschutz | Zone 1 (ATEX) Zone 1 (UKEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 21 (UKEX) Zone 22 (ATEX) |
| ATEX-Kategorie Gas | II 2G |
| ATEX-Kategorie Staub | II 2D |
| Ex-Zündschutzart Gas | Ex h IIC T4 Gb |
| Ex-Zündschutzart Staub | Ex h IIIC T120°C Db |
| Ex-Umgebungstemperatur | -20°C <= Ta <= +60°C |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung 3 - starke Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L VDMA24364-Zone III |
| Umgebungstemperatur | -40 °C ... 150 °C |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 2721 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 2721 N ... 3016 N |
| Befestigungsart | wahlweise: mit Innengewinde mit Zubehör |
| Pneumatischer Anschluss | G3/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Bundschrauben | Stahl verzinkt |
| Werkstoff Deckel | Alu-Druckguss, beschichtet |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei, hartverchromt hochlegierter Stahl hochlegierter Stahl rostfrei |
| Werkstoff Zylinderrohr | Aluminium-Knetlegierung, gleiteloxiert |
| Kolbenstangengewinde | M20x1,5 M12 |
| Basierend auf Norm | ISO 15552 |
| Kolbenstangenende | Außengewinde Innengewinde |
| Aufprallenergie in den Endlagen | 0.9 J ... 1.8 J |
| Symbol | 00991217 00991218 00991235 00991237 00991257 00991258 00991907 00991910 00992970 00992971 |
| Ex-Schutz Zulassung außerhalb der EU | EPL Db (GB) EPL Gb (GB) |
| Dämpfungslänge | 0 mm ... 31 mm |
| Werkstoff Kolben | Aluminium-Knetlegierung |
| Werkstoff Mutter | Stahl, verzinkt |
| Werkstoff Lager | Bronze Metall-Polymer-Verbund POM |
| Max. Drehmoment der Verdrehsicherung | 3 Nm |
| Werkstoff Kolbenstangen-Dichtabstreifer | FPM HNBR PE TPE-U(PU) |
| Werkstoff Feder | Federstahl hochlegierter Stahl rostfrei |
| Max. Verdrehwinkel der Kolbenstange +/- | -0.45 deg ... 0.45 deg |
| Wirkungsweise Feststelleinheit | einfahrend ausfahrend statisch Lösen durch Druckluft reibschlüssige Klemmung durch Federkraft |
| Statische Haltekraft Feststelleinheit | 5000 N |
| Axiales Spiel Feststelleinheit | 0.8 mm |
| Lösedruck Feststelleinheit | 3 bar |
| Wirkungsweise Endlagenverriegelung | formschlüssige Verriegelung durch Arretierzylinder Lösen durch Druckluft |
| Statische Haltekraft Endlagenverriegelung | 5000 N |
| Axiales Spiel Endlagenverriegelung | 1.5 mm |
| Entriegelungsdruck | ≥1.5 bar |
| Verriegelungsdruck | ≤0.5 bar |
| Gewichtszuschlag pro 10 mm Kolbenstangenverlängerung | 39 g |
| Gewichtszuschlag pro 10 mm Kolbenstangengewindeverlängerung | 22 g |
| Werkstoff Gehäuse Feststelleinheit | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Gehäuse Endlagenverriegelung | Alu-Knetlegierung, eloxiert |
| Werkstoff Kolbendichtung | FPM HNBR TPE-U(PU) |
| Werkstoff Klemmbacken Feststelleinheit | Messing |
| Werkstoff Kolben Feststelleinheit | POM |
| Werkstoff Kolben Endlagenverriegelung | Stahl, gehärtet |
| Werkstoff Pufferdichtung | FPM TPE-U(PU) |
| Werkstoff Pufferkolben | Aluminium POM |
| Werkstoff Kolbenstangenabstreifer | Messing PTFE-verstärkt TPE-E |
| Werkstoff Faltenbalg | NBR PA |
| Dokumente |
|
Weitere Informationen zu: DSBC-80-320-D3-PPVA-N3R3 von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | Auf Anfrage |
| Ursprungsland** | Auf Anfrage |
| Zolltarifnummer | Auf Anfrage |
| RoHS konform | Ja |
| Hersteller | Festo |
