Festo

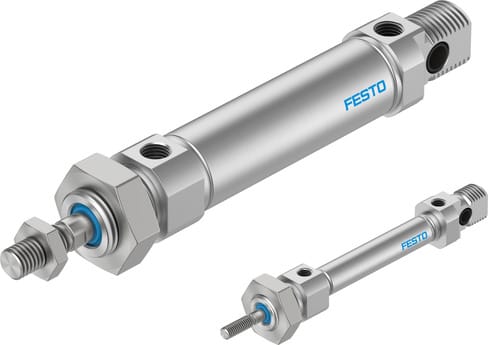

193991 - Normzylinder
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Antriebe & Aktuatoren |
| Kategorielevel 3 | Pneumatische Zylinder |
| Kategorielevel 4 | Kolbenstangenzylinder |
| Kategorielevel 5 | Rundzylinder |
| Kategorielevel 6 | DSNU |
| Kategorielevel 7 | DSNU-25- - |
| Hub | 1 mm ... 500 mm |
| Kolben-Ø | 25 mm |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig selbsteinstellende pneumatische Endlagendämpfung pneumatische Dämpfung beidseitig einstellbar |
| Einbaulage | beliebig |
| Entspricht Norm | CETOP RP 52 P ISO 6432 |
| Konstruktiver Aufbau | Kolben Kolbenstange Zylinderrohr |
| Positionserkennung | für Näherungsschalter |
| Varianten | Erhöhte chemische Beständigkeit Verlängertes Kolbenstangen-Außengewinde Innengewinde an der Kolbenstange Sondergewinde an der Kolbenstange Kolbenstangen-Aussengewinde einseitig verkürzt Verlängerte Kolbenstange Klemmeinheit an der Kolbenstange Druckluftanschluss axial mit Direktbefestigung Druckluftanschluss quer Mit Verdrehsicherung Hoher Korrosionsschutz Konstante langsame Bewegung Reibungsarm Durchgehende Kolbenstange Warmfeste Dichtungen max. 120 °C einseitige Kolbenstange |
| Betriebsdruck | 1 bar ... 10 bar |
| Funktionsweise | doppeltwirkend |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Ex-Schutz-Richtlinie (ATEX) |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK EX Vorschriften |
| Explosionsschutz | Zone 1 (ATEX) Zone 1 (UKEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 21 (UKEX) Zone 22 (ATEX) |
| ATEX-Kategorie Gas | II 2G |
| ATEX-Kategorie Staub | II 2D |
| Ex-Zündschutzart Gas | Ex h IIC T4 Gb |
| Ex-Zündschutzart Staub | Ex h IIIC T120°C Db |
| Ex-Umgebungstemperatur | -20°C <= Ta <= +60°C |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung 3 - starke Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L VDMA24364-Zone III |
| Umgebungstemperatur | -20 °C ... 120 °C |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 247 N ... 295 N |
| Befestigungsart | mit Zubehör |
| Pneumatischer Anschluss | G1/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff Zylinderrohr | hochlegierter Stahl rostfrei |
| Aufprallenergie in den Endlagen | 0.3 J |
| Verdrehsicherung/Führung | quadratische Kolbenstange |
| Werkstoff Dichtungen | NBR TPE-U(PU) |
| Ex-Schutz Zulassung außerhalb der EU | EPL Db (GB) EPL Gb (GB) |
| Dokumente |
|
Erhöhte chemische Beständigkeit Verlängertes Kolbenstangen-Außengewinde Innengewinde an der Kolbenstange Sondergewinde an der Kolbenstange Kolbenstangen-Aussengewinde einseitig verkürzt Verlängerte Kolbenstange Klemmeinheit an der Kolbenstange Druckluftanschluss axial mit Direktbefestigung Druckluftanschluss quer Mit Verdrehsicherung Hoher Korrosionsschutz Konstante langsame Bewegung Reibungsarm Durchgehende Kolbenstange Warmfeste Dichtungen max. 120 °C einseitige Kolbenstange
