Festo

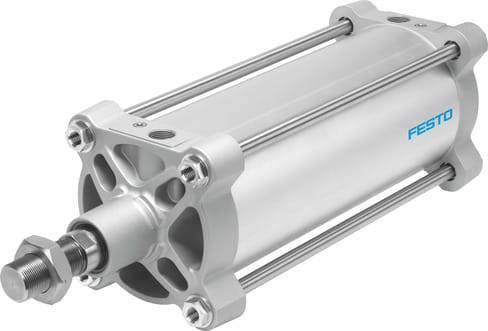

2389803 - Normzylinder
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Antriebe & Aktuatoren |
| Kategorielevel 3 | Pneumatische Zylinder |
| Kategorielevel 4 | Kolbenstangenzylinder |
| Kategorielevel 5 | Profilzylinder und Zugstangenzylinder |
| Kategorielevel 6 | DSBG |
| Kategorielevel 7 | DSBG-200- -PPVA-N3 |
| Hub | 1 mm ... 2700 mm |
| Kolben-Ø | 200 mm |
| Dämpfung | pneumatische Dämpfung beidseitig einstellbar |
| Einbaulage | beliebig |
| Entspricht Norm | ISO 15552 |
| Konstruktiver Aufbau | Kolben Kolbenstange Zugstange Zylinderrohr |
| Positionserkennung | für Näherungsschalter |
| Varianten | einseitige Kolbenstange |
| Betriebsdruck | 0.6 bar ... 10 bar |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur | -20 °C ... 80 °C |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 18096 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 18850 N |
| Bewegte Masse bei 0 mm Hub | 5348 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 97 g |
| Grundgewicht bei 0 mm Hub | 15493 g |
| Gewichtszuschlag pro 10 mm Hub | 246 g |
| Befestigungsart | wahlweise: mit Innengewinde mit Zubehör |
| Pneumatischer Anschluss | G3/4 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Guss, beschichtet |
| Werkstoff Kolbenstange | hochlegierter Stahl |
| Werkstoff Zylinderrohr | Aluminium-Knetlegierung, gleiteloxiert |
| Kolbenstangengewinde | M36x2 |
| Kolbenstangenende | Außengewinde |
| Aufprallenergie in den Endlagen | 4.8 J |
| Symbol | 00991235 |
| Dämpfungslänge | 48 mm |
| Werkstoff Kolben | Aluminium-Guss |
| Werkstoff Mutter | Stahl, verzinkt |
| Werkstoff Lager | Metall-Polymer-Verbund |
| Werkstoff Bundmutter | Stahl, verzinkt |
| Werkstoff Zuganker | hochlegierter Stahl |
| Werkstoff Kolbenstangen-Dichtabstreifer | NBR |
| Werkstoff Kolbendichtung | NBR |
| Werkstoff Pufferdichtung | TPE-U(PU) |
| Werkstoff Pufferkolben | POM |
| Dämpfungslänge ausfahrend | 48 mm |
| Dämpfungslänge einfahrend | 48 mm |
| Dokumente |
|
einseitige Kolbenstange
