Festo

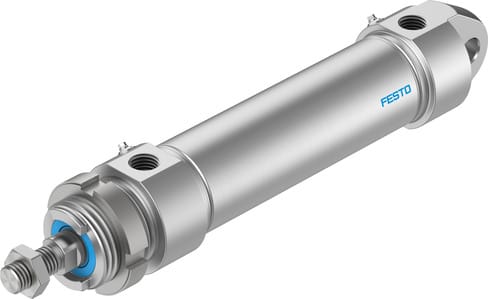

552792 - Rundzylinder
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Antriebe & Aktuatoren |
| Kategorielevel 3 | Pneumatische Zylinder |
| Kategorielevel 4 | Kolbenstangenzylinder |
| Kategorielevel 5 | Edelstahlzylinder |
| Kategorielevel 6 | CRDSNU |
| Kategorielevel 7 | CRDSNU-40- |
| Hub | 1 mm ... 500 mm |
| Kolben-Ø | 40 mm |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig selbsteinstellende pneumatische Endlagendämpfung pneumatische Dämpfung beidseitig einstellbar |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Kolben Kolbenstange Zylinderrohr |
| Positionserkennung | für Näherungsschalter |
| Varianten | Hartabstreifer Für Trockenlauf EX-Schutzzulassung (ATEX) Erhöhte chemische Beständigkeit Verlängertes Kolbenstangen-Außengewinde Innengewinde an der Kolbenstange Sondergewinde an der Kolbenstange Verlängerte Kolbenstange Lagerdeckel ohne Befestigungsgewinde Druckluftanschluss quer Durchgehende Kolbenstange Warmfeste Dichtungen max. 120 °C Temperaturbereich -40 bis + 80 °C einseitige Kolbenstange |
| Betriebsdruck | 1 bar ... 10 bar |
| Funktionsweise | doppeltwirkend |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Ex-Schutz-Richtlinie (ATEX) |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK EX Vorschriften |
| Explosionsschutz | Zone 1 (ATEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 22 (ATEX) |
| ATEX-Kategorie Gas | II 2G |
| ATEX-Kategorie Staub | II 2D |
| Ex-Zündschutzart Gas | Ex h IIC T4 Gb |
| Ex-Zündschutzart Staub | Ex h IIIC T120°C Db |
| Ex-Umgebungstemperatur | -20°C <= Ta <= +60°C |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 3 - starke Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Umgebungstemperatur | -40 °C ... 120 °C |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 633 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 754 N |
| Bewegte Masse bei 0 mm Hub | 232 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 16 g |
| Grundgewicht bei 0 mm Hub | 1327 g |
| Gewichtszuschlag pro 10 mm Hub | 24 g |
| Befestigungsart | mit Zubehör |
| Pneumatischer Anschluss | G1/4 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | hochlegierter Stahl rostfrei |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff Zylinderrohr | hochlegierter Stahl rostfrei |
| Kolbenstangengewinde | M8 M12x1,25 |
| Kolbenstangenende | Außengewinde Innengewinde |
| Lebensmitteltauglichkeit | siehe erweiterte Werkstoffinformation |
| Dokumente |
|
Hartabstreifer Für Trockenlauf EX-Schutzzulassung (ATEX) Erhöhte chemische Beständigkeit Verlängertes Kolbenstangen-Außengewinde Innengewinde an der Kolbenstange Sondergewinde an der Kolbenstange Verlängerte Kolbenstange Lagerdeckel ohne Befestigungsgewinde Druckluftanschluss quer Durchgehende Kolbenstange Warmfeste Dichtungen max. 120 °C Temperaturbereich -40 bis + 80 °C einseitige Kolbenstange
