Festo

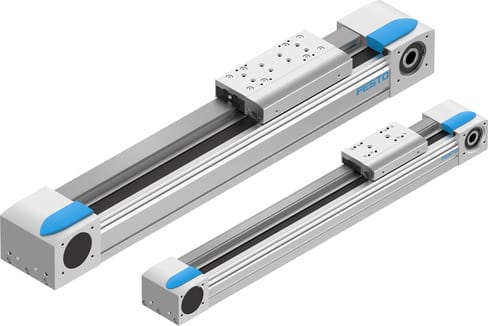

556812 - Zahnriemenachse
Produkt Information
Hersteller-Artikelname:Zahnriemenachse
Hersteller-Artikelnummer:556812
Hersteller-Typenschlüssel:EGC-50-200-TB-KF-0H-GK
Bestelleinheit:1 Stück
Preis auf Anfrage
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: EGC-50-200-TB-KF-0H-GK von Festo
| Eigenschaft | Wert |
|---|---|
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Antriebe & Aktuatoren |
| Kategorielevel 3 | Elektrische Antriebe |
| Kategorielevel 4 | Linearachsen |
| Kategorielevel 5 | EGC-TB |
| Kategorielevel 6 | EGC-50- -TB-KF |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Elektromechanische Linearachse mit Zahnriemen |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Ex-Schutz-Richtlinie (ATEX) |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK EX Vorschriften |
| Explosionsschutz | Zone 1 (ATEX) Zone 1 (UKEX) Zone 2 (ATEX) Zone 21 (UKEX) |
| ATEX-Kategorie Gas | II 2G |
| Ex-Zündschutzart Gas | Ex h IIC T4 Gb |
| Ex-Umgebungstemperatur | -10°C <= Ta <= +60°C |
| LABS-Konformität | VDMA24364-Zone III |
| Umgebungstemperatur | -10 °C ... 60 °C |
| Werkstoff-Hinweis | RoHS konform |
| Schutzart | IP40 |
| Ex-Schutz Zulassung außerhalb der EU | EPL Db (GB) EPL Gb (GB) |
| Führung | Kugelumlaufführung |
| Werkstoff Abschlussdeckel | Aluminium-Knetlegierung eloxiert |
| Max. Geschwindigkeit | 3 m/s |
| Wiederholgenauigkeit | ±0,08 mm |
| Max. Kraft Fy | 650 N |
| Max. Kraft Fz | 650 N |
| Max. Moment Mx | 3.5 Nm |
| Baugröße | 50 |
| Max. Beschleunigung | 50 m/s² |
| Arbeitshub | 50 mm ... 1900 mm |
| Motorart | Schrittmotor Servomotor |
| Einschaltdauer | 100% |
| Flächenmomente 2. Grades Ix | 84000 mm⁴ |
| Flächenmomente 2. Grades Iy | 114000 mm⁴ |
| Max. Vorschubkraft Fx | 50 N |
| Torsionsträgheitsmoment It | 42500 mm⁴ |
| Massenträgheitsmoment JH pro Meter Hub | 0.026 kgcm² |
| Vorschubkonstante | 58 mm/U |
| Werkstoff Profil | Aluminium-Knetlegierung eloxiert |
| Werkstoff Antriebsdeckel | Aluminium-Knetlegierung eloxiert |
| Werkstoff Führung Schlitten | Stahl |
| Werkstoff Führungsschiene | Stahl |
| Werkstoff Schlitten | Aluminium-Knetlegierung eloxiert |
| Max. Leerlauf- Verschiebewiderstand | 8 N |
| Antriebsritzel Wirkdurchmesser | 18.46 mm |
| Zahnriemen-Dehnung | 0.094 % |
| Zahnriemen-Teilung | 2 mm |
| Massenträgheitsmoment JL pro kg Nutzlast | 0.85 kgcm² |
| Werkstoff Riemenscheiben | hochlegierter Stahl rostfrei |
| Werkstoff Zahnriemenklemmkörper | vernickelt |
| Werkstoff Zahnriemen | Polychloroprene mit Glascord und Nylonüberzug |
| Dokumente |
|
Weitere Informationen zu: EGC-50-200-TB-KF-0H-GK von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | Auf Anfrage |
| Ursprungsland** | Auf Anfrage |
| Zolltarifnummer | Auf Anfrage |
| RoHS konform | Ja |
| Hersteller | Festo |
