Hydraulik Manometer

Die Funktionsweise von Hydraulikmanometern

Hydraulik Manometer sind essenzielle Instrumente, die den Druck in einem hydraulischen System messen. Ihre Funktionsweise basiert auf der direkten Reaktion des Messgeräts auf den Druck.

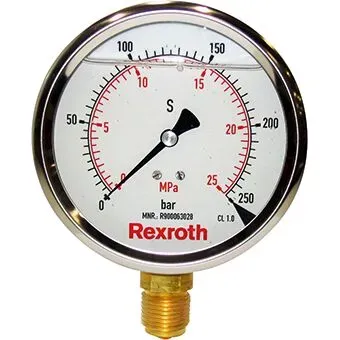

Bourdon-Rohr-Manometer

Ein gängiges Beispiel ist das Bourdon-Rohr-Manometer. Hierbei handelt es sich um ein gebogenes Rohr, das sich ausdehnt, wenn der Hydraulikdruck ansteigt. Diese Bewegung wird mechanisch in eine Drehbewegung umgewandelt, die auf einer Skala als Druck angezeigt wird.

Kolbenmanometer

Anders funktioniert das Kolbenmanometer. Es nutzt einen Kolben und eine Feder, um den Druck zu messen. Der hydraulische Druck wirkt auf den Kolben und komprimiert die Feder. Die Federlänge kann dann zur Bestimmung des Drucks verwendet werden.

Digitale Manometer

Digitale Manometer hingegen, wandeln den hydraulischen Druck in ein elektrisches Signal um. Sie bieten in der Regel eine höhere Genauigkeit und können zusätzliche Funktionen wie Datenlogging und Fernüberwachung bieten.

Jede Art von Manometer bietet spezifische Vorteile und ist für unterschiedliche Anwendungen in der Hydraulik geeignet.

Auswahl des richtigen Hydraulikmanometers

Die Wahl des richtigen Hydraulikmanometers hängt von verschiedenen Faktoren ab. Eine durchdachte Auswahl gewährleistet Genauigkeit und Langlebigkeit.

Druckbereich

Das Manometer muss den gesamten Druckbereich des hydraulischen Systems abdecken können. Ein Manometer mit einem höheren Maximaldruck als benötigt, kann helfen, Überdruckschäden zu vermeiden.

Genauigkeitsanforderungen

Die Genauigkeitsanforderungen der Anwendung bestimmen, welches Manometer geeignet ist. Digitale Manometer bieten in der Regel eine höhere Genauigkeit als mechanische.

Umgebungsbedingungen

Die Umgebungsbedingungen, wie Temperatur, Feuchtigkeit und Stöße, beeinflussen die Wahl des Manometers. Einige Manometer sind speziell für raue Bedingungen ausgelegt.

Kosten

Schließlich sind die Kosten ein entscheidender Faktor. Während digitale Manometer mehr Funktionen bieten, sind sie oft teurer als ihre mechanischen Pendants. Es gilt, ein Gleichgewicht zwischen Kosten und Anforderungen zu finden.

Installation und Wartung von Hydraulikmanometern

Die korrekte Installation und Wartung von Hydraulikmanometern sind entscheidend für eine präzise Druckmessung und eine lange Lebensdauer des Manometers.

Installation von Hydraulikmanometern

Hydraulikmanometer sollten idealerweise an einem kühlen, trockenen Ort installiert werden, um eine Überhitzung und Feuchtigkeitsschäden zu vermeiden. Es ist wichtig, das Manometer korrekt zu positionieren, um genaue Messungen zu gewährleisten und es vor möglichen Schäden zu schützen.

Wartung von Hydraulikmanometern

Für die Wartung eines Hydraulikmanometer ist eine regelmäßige Überprüfung der Genauigkeit erforderlich. Dies kann durch Vergleichsmessungen mit einem kalibrierten Manometer geschehen. Wenn das Manometer ungenaue Messungen liefert, muss es kalibriert oder ersetzt werden. Darüber hinaus sollte das Manometer regelmäßig auf physische Schäden, wie Lecks oder Beschädigungen des Gehäuses, überprüft werden.

Die Beachtung dieser Richtlinien kann dazu beitragen, die Zuverlässigkeit und Lebensdauer der Hydraulikmanometer zu erhöhen.

Sicherheitsaspekte bei der Arbeit mit Hydraulikmanometern

Die Arbeit mit Hydraulikmanometern birgt potenzielle Risiken, die eine sorgfältige Handhabung und Wartung erfordern.

Risiken bei hohem Druck

Hydrauliksysteme arbeiten oft unter hohem Druck. Ein unsachgemäßer Umgang mit Hydraulikmanometern kann zu Unfällen führen. Daher ist es wichtig, bei der Installation und dem Betrieb des Manometers vorsichtig zu sein.

Korrekte Handhabung

Die korrekte Handhabung des Hydraulikmanometers ist entscheidend für die Sicherheit. Das Manometer sollte nicht über seinen maximalen Druckbereich hinaus belastet werden. Auch sollte es vor extremen Temperaturen, Feuchtigkeit und physischen Schäden geschützt werden.

Wartung für Sicherheit

Eine regelmäßige Wartung des Hydraulikmanometers ist ebenfalls wichtig für die Sicherheit. Dies beinhaltet Überprüfungen auf Schäden oder Leckagen sowie regelmäßige Kalibrierungen, um sicherzustellen, dass das Manometer korrekt funktioniert.

Die Einhaltung dieser Sicherheitsmaßnahmen hilft, das Risiko von Unfällen zu minimieren und eine sichere und effektive Nutzung des Hydraulikmanometers zu gewährleisten.

Anwendungsbeispiele und Fallstudien: Hydraulikmanometer in der Praxis

Hydraulikmanometer sind in vielen Branchen unerlässlich. Hier sind einige Beispiele für ihre Verwendung.

Hydraulikmanometer in der Industrie

In der Industrieproduktion überwachen Hydraulikmanometer die Druckverhältnisse in Hydrauliksystemen. Eine genaue Drucküberwachung ist entscheidend für den reibungslosen Betrieb von Maschinen und Anlagen.

Hydraulikmanometer in der Luftfahrt

In der Luftfahrt werden Hydraulikmanometer zur Überwachung der Drucksysteme von Flugzeugen verwendet. Dies umfasst die Steuerungssysteme, die Hydraulikbremsen und das Fahrwerk.

Hydraulikmanometer in der Schiffstechnik

In der Schifffahrt sind Hydraulikmanometer unerlässlich für die Überwachung von Hydrauliksystemen wie Steuerungs- und Stabilisierungssystemen.

Diese Anwendungsbeispiele zeigen, wie wichtig Hydraulikmanometer in unterschiedlichen Branchen sind. Sie spielen eine entscheidende Rolle bei der Gewährleistung sicherer und effizienter Betriebsabläufe.
