Welle-Nabe-Verbindungen

Einführung in Welle-Nabe-Verbindungen

Welle-Nabe-Verbindungen sind entscheidende Maschinenelemente in der Antriebstechnik zur Übertragung von Drehmomenten und Kräften zwischen einer Welle und einer Nabe. Sie sind in zahlreichen industriellen Anwendungen unverzichtbar, da sie eine sichere und effiziente Kraftübertragung ermöglichen.

Arten von Welle-Nabe-Verbindungen

Es gibt verschiedene Arten von Welle-Nabe-Verbindungen, die je nach Anwendungsfall und Anforderungen ausgewählt werden. Die häufigsten Typen sind:

Formschlüssige Verbindungen

Formschlüssige Verbindungen nutzen geometrische Formen zur Kraftübertragung. Ein Beispiel ist die Passfeder-Verbindung, bei der eine Passfeder in eine Nut der Welle und der Nabe eingesetzt wird. Diese Verbindung bietet eine hohe Drehmomentübertragung und ist einfach zu montieren und zu demontieren.

Kraftschlüssige Verbindungen

Bei kraftschlüssigen Verbindungen wird die Kraftübertragung durch Reibung zwischen der Welle und der Nabe gewährleistet. Typische Beispiele sind Konus-Spannelemente und Schrumpfscheiben. Diese Verbindungen kommen ohne zusätzliche Bauteile wie Keile oder Passfedern aus.

Reibschluss-Verbindungen

Reibschluss-Verbindungen nutzen ebenfalls Reibung zur Kraftübertragung. Sie sind besonders vorteilhaft, wenn hohe Drehmomente übertragen werden müssen und eine spielfreie Verbindung gewünscht ist. Spannsätze und Klemmnaben gehören zu dieser Kategorie.

Konus-Spannelemente und Spannsätze

Konus-Spannelemente

Konus-Spannelemente verbinden durch das Anziehen von Schrauben einen Konus, der die Welle und die Nabe miteinander verbindet. Diese Technik bietet eine hohe Rundlaufeigenschaft und eine sichere Drehmomentübertragung.

Spannsätze

Spannsätze sind eine Art von Konus-Spannelementen, die durch radiale Klemmkräfte eine spielfreie Verbindung zwischen Welle und Nabe herstellen. Sie sind besonders geeignet für Anwendungen, bei denen eine häufige Montage und Demontage erforderlich ist.

Passfedern und Keile

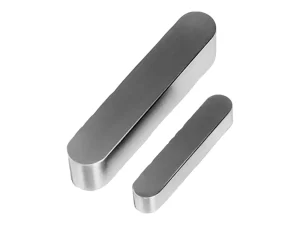

Passfedern

Passfedern sind klassische Formschluss-Elemente, die in einer Nut der Welle und der Nabe sitzen und die Kraftübertragung durch mechanischen Eingriff gewährleisten. Sie sind weit verbreitet in Anwendungen mit moderaten Drehmomenten.

Keile

Keile sind ähnlich wie Passfedern, bieten jedoch eine zusätzliche Klemmwirkung. Sie werden in speziellen Nuten verwendet und ermöglichen eine sichere und robuste Kraftübertragung.

Schrumpfscheiben und Klemmnaben

Schrumpfscheiben

Schrumpfscheiben nutzen die thermische Ausdehnung und Kontraktion von Materialien zur Kraftübertragung. Durch Erwärmen der Schrumpfscheibe dehnt sich diese aus, sodass sie über die Welle geschoben werden kann. Beim Abkühlen zieht sich die Schrumpfscheibe zusammen und klemmt die Welle fest.

Klemmnaben

Klemmnaben bieten eine einfache Möglichkeit, Welle und Nabe mittels radialer Klemmkräfte zu verbinden. Sie sind besonders in Anwendungen nützlich, bei denen eine schnelle und einfache Montage und Demontage erforderlich ist.

Anwendung und Einsatzgebiete

Antriebstechnik

In der Antriebstechnik sind Welle-Nabe-Verbindungen unverzichtbar. Sie finden Anwendung in Getrieben, Motoren, Kupplungen und Riemenscheiben. Ihre Fähigkeit, hohe Drehmomente sicher zu übertragen, macht sie zu einem kritischen Bestandteil von Antriebssystemen.

Maschinenbau

Im Maschinenbau werden Welle-Nabe-Verbindungen verwendet, um verschiedene Maschinenelemente zu verbinden, darunter Kettenräder, Riemenscheiben und Kupplungen. Sie bieten eine zuverlässige und wartungsfreundliche Lösung für die Verbindung rotierender Bauteile.

Industrielle Anwendungen

In vielen industriellen Anwendungen sind Welle-Nabe-Verbindungen entscheidend für die Kraftübertragung und Bewegungssteuerung. Dazu gehören Förderanlagen, Werkzeugmaschinen und Produktionsanlagen.

Auswahlkriterien für Welle-Nabe-Verbindungen

Drehmoment und Kräfte

Die Wahl der richtigen Welle-Nabe-Verbindung hängt von den zu übertragenden Drehmomenten und Kräften ab. Es ist wichtig, die Belastung zu kennen, um eine geeignete Verbindung auszuwählen, die den Anforderungen standhält.

Bauraum und Platzbedarf

Der verfügbare Bauraum spielt eine wichtige Rolle bei der Auswahl der Welle-Nabe-Verbindung. Einige Verbindungen erfordern mehr Platz als andere, daher muss der Platzbedarf bei der Planung berücksichtigt werden.

Montage und Demontage

Ein weiterer wichtiger Faktor ist die Montage und Demontage der Verbindung. Einige Verbindungen sind einfacher zu installieren und zu entfernen als andere. Dies kann bei Wartungsarbeiten und bei der Anpassung an sich ändernde Betriebsbedingungen von Bedeutung sein.

Material und Umweltbedingungen

Die Materialien der Welle-Nabe-Verbindung müssen den Umweltbedingungen standhalten, in denen sie eingesetzt werden. Edelstahl wird häufig in korrosiven Umgebungen verwendet, während Stahl für allgemeine Anwendungen bevorzugt wird.

Vorteile von Welle-Nabe-Verbindungen

Hohe Zuverlässigkeit

Welle-Nabe-Verbindungen bieten eine hohe Zuverlässigkeit und sind in der Lage, große Kräfte und Drehmomente sicher zu übertragen.

Flexibilität

Die Vielfalt der verfügbaren Verbindungen ermöglicht es, für jede Anwendung die passende Lösung zu finden, sei es für hohe Drehmomente, kleine Bauteile oder spezifische Umweltbedingungen.

Einfache Wartung

Viele Welle-Nabe-Verbindungen sind einfach zu warten und ermöglichen eine schnelle Montage und Demontage, was die Betriebskosten senkt und die Ausfallzeiten reduziert.

Welle-Nabe-Verbindungen sind entscheidende Elemente in der Antriebstechnik und im Maschinenbau, die für die sichere und effiziente Übertragung von Drehmomenten und Kräften zwischen einer Welle und einer Nabe sorgen. Mit einer Vielzahl von Arten und Formen bieten sie Lösungen für eine breite Palette von Anwendungen. Die Wahl der richtigen Welle-Nabe-Verbindung hängt von den spezifischen Anforderungen der Anwendung ab, einschließlich Drehmoment, Kräften, Bauraum und Umweltbedingungen. Durch die Berücksichtigung dieser Faktoren kann die optimale Verbindung für jede Anwendung ausgewählt werden.
