Festo
12464 - Pneumatikventil
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Ventilfunktion | 5/3 entlüftet |
| Betätigungsart | pneumatisch |
| Baubreite | 76 mm |
| Normalnenndurchfluss | 4800 l/min |
| Betriebsdruck in bar (Spanne) | -0.9, 16 |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | mechanische Feder |
| Nennweite | 18 mm |
| Rastermaß | 82 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Entspricht Norm | ISO 5599-1 |
| Handhilfsbetätigung | keine |
| ISO-Code | 408 |
| Steuerart | direkt |
| Strömungsrichtung | reversibel |
| Überdeckung | positive Überdeckung |
| Steuerdruck in bar (Spanne) | 3, 16 |
| Schaltzeit aus | 170 ms |
| Schaltzeit ein | 50 ms |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Mediumstemperatur in °C (Spanne) | -10, 60 |
| Schalldruckpegel | 85 dB(A) |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur in °C (Spanne) | -10, 60 |
| Produktgewicht | 2000 g |
| Befestigungsart | auf Anschlussplatte,mit Durchgangsbohrung und Schraube |
| Anschluss Steuerluft 12 | Anschlussplatte Größe 4 nach ISO 5599-1 |
| Anschluss Steuerluft 14 | Anschlussplatte Größe 4 nach ISO 5599-1 |
| Pneumatischer Anschluss 1 | Anschlussplatte Größe 4 nach ISO 5599-1 |
| Pneumatischer Anschluss 2 | Anschlussplatte Größe 4 nach ISO 5599-1 |
| Pneumatischer Anschluss 3 | Anschlussplatte Größe 4 nach ISO 5599-1 |
| Pneumatischer Anschluss 4 | Anschlussplatte Größe 4 nach ISO 5599-1 |
| Pneumatischer Anschluss 5 | Anschlussplatte Größe 4 nach ISO 5599-1 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium |
| Dokumente |
|

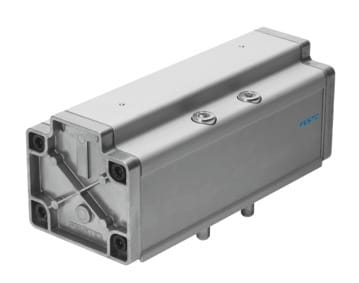

Pneumatikventil VL-5/3E-3/4-D-4 mit Befestigungsschrauben, ohne Anschlussplatte. Ventilfunktion=5/3 entlüftet, Betätigungsart=pneumatisch, Baubreite=76 mm, Normalnenndurchfluss=4800 l/min, Betriebsdruck=-0,9 - 16 bar
