Festo

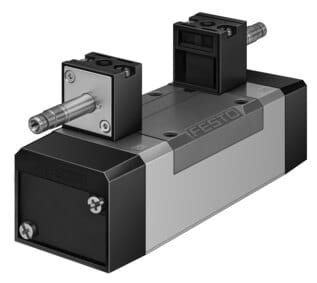

159707 - Magnetventil
Produkt Information
Hersteller-Artikelname:Magnetventil
Hersteller-Artikelnummer:159707
Hersteller-Typenschlüssel:MN1H-5/3E-D-3-C
Hersteller-Artikelbeschreibung:Magnetventil MN1H-5/3E-D-3-C mit Handhilfsbetätigung, ohne Magnetspule und ohne Steckdose. Magnetspule und Steckdose sind separat zu bestellen. Ventilfunktion=5/3 entlüftet, Betätigungsart=elektrisch, Baubreite=65 mm, Normalnenndurchfluss=4600 l/min, Betriebsdruck=3 - 10 bar
Bestelleinheit:1 Stück
319,24 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: MN1H-5/3E-D-3-C von Festo
| Eigenschaft | Wert |
|---|---|
| Ventilfunktion | 5/3 entlüftet |
| Betätigungsart | elektrisch |
| Baubreite | 65 mm |
| Normalnenndurchfluss | 4600 l/min |
| Betriebsdruck in bar (Spanne) | 3, 10 |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | mechanische Feder |
| Zulassung | c UL us - Recognized (OL) |
| Maritime Klassifizierung | siehe Zertifikat |
| Schutzart | IP65 |
| Nennweite | 14.5 mm |
| Rastermaß | 71 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Entspricht Norm | ISO 5599-1 |
| Handhilfsbetätigung | mit Zubehör rastend,tastend |
| ISO-Code | 357 |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | positive Überdeckung |
| Schaltzeit aus | 84 ms |
| Schaltzeit ein | 36 ms |
| Max. positiver Prüfimpuls bei 0 Signal | 3700 µs |
| Max. negativer Prüfimpuls bei 1 Signal | 4600 µs |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Mediumstemperatur in °C (Spanne) | -5, 50 |
| Schalldruckpegel | 85 dB(A) |
| Umgebungstemperatur in °C (Spanne) | -5, 50 |
| Produktgewicht | 1170 g |
| Elektrischer Anschluss | über N1-Spule, getrennt zu bestellen |
| Befestigungsart | auf Anschlussplatte,mit Durchgangsbohrung und Schraube |
| Anschluss Steuerabluft 82 | M5 |
| Anschluss Steuerabluft 84 | M5 |
| Pneumatischer Anschluss 1 | Anschlussplatte Größe 3 nach ISO 5599-1 |
| Pneumatischer Anschluss 2 | Anschlussplatte Größe 3 nach ISO 5599-1 |
| Pneumatischer Anschluss 3 | Anschlussplatte Größe 3 nach ISO 5599-1 |
| Pneumatischer Anschluss 4 | Anschlussplatte Größe 3 nach ISO 5599-1 |
| Pneumatischer Anschluss 5 | Anschlussplatte Größe 3 nach ISO 5599-1 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR,NBR |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Dokumente |
|
Weitere Informationen zu: MN1H-5/3E-D-3-C von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 1.17 kg |
| Ursprungsland** | HU |
| Zolltarifnummer | 84812090 |
| RoHS konform | Ja |
| Hersteller | Festo |
