Festo

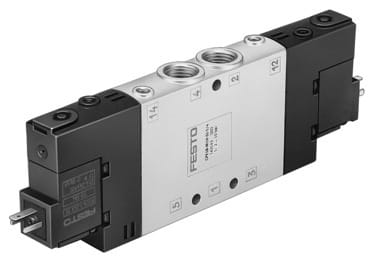

163143 - Magnetventil
Produkt Information
Hersteller-Artikelname:Magnetventil
Hersteller-Artikelnummer:163143
Hersteller-Typenschlüssel:CPE18-M1H-5J-1/4
Hersteller-Artikelbeschreibung:Magnetventil CPE18-M1H-5J-1/4 große Packungsdichte. Ventilfunktion=5/2 bistabil, Betätigungsart=elektrisch, Baubreite=18 mm, Normalnenndurchfluss=1500 l/min, Betriebsdruck Mpa=0,2 - 1 MPa
Bestelleinheit:1 Stück
182,62 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: CPE18-M1H-5J-1/4 von Festo
| Eigenschaft | Wert |
|---|---|
| Ventilfunktion | 5/2 bistabil |
| Betätigungsart | elektrisch |
| Baubreite | 18 mm |
| Normalnenndurchfluss | 1500 l/min |
| Betriebsdruck Mpa in MPa (Spanne) | 0.2, 1 |
| Betriebsdruck in bar (Spanne) | 2, 10 |
| Konstruktiver Aufbau | Kolben-Schieber |
| Zulassung | c UL us - Recognized (OL) |
| Maritime Klassifizierung | siehe Zertifikat |
| Schutzart | IP65,mit Steckdose,nach IEC 60529 |
| Nennweite | 8 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | mit Zubehör rastend,tastend |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Ventilplatz-Kennzeichnung | Schildträger |
| Überdeckung | positive Überdeckung |
| Schaltzeit um | 13 ms |
| Einschaltdauer | 100 % |
| Max. positiver Prüfimpuls bei 0 Signal | 3300 µs |
| Max. negativer Prüfimpuls bei 1 Signal | 3100 µs |
| Spulenkennwerte | 24 V DC: 1,5 W |
| Zulässige Spannungsschwankungen | -15 % / +10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Mediumstemperatur in °C (Spanne) | -5, 50 |
| Umgebungstemperatur in °C (Spanne) | -5, 50 |
| Produktgewicht | 270 g |
| Elektrischer Anschluss | Anschlussbild Form C nach EN 175301-803 |
| Befestigungsart | mit Durchgangsbohrung |
| Anschluss Steuerabluft 82 | M5 |
| Anschluss Steuerabluft 84 | M5 |
| Anschluss Steuerluft 12 | M5 |
| Anschluss Steuerluft 14 | M5 |
| Pneumatischer Anschluss 1 | G1/4 |
| Pneumatischer Anschluss 2 | G1/4 |
| Pneumatischer Anschluss 3 | G1/4 |
| Pneumatischer Anschluss 4 | G1/4 |
| Pneumatischer Anschluss 5 | G1/4 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Dokumente |
|
Weitere Informationen zu: CPE18-M1H-5J-1/4 von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 0.27 kg |
| Ursprungsland** | DE |
| Zolltarifnummer | 84812090 |
| RoHS konform | Ja |
| Hersteller | Festo |
