Festo

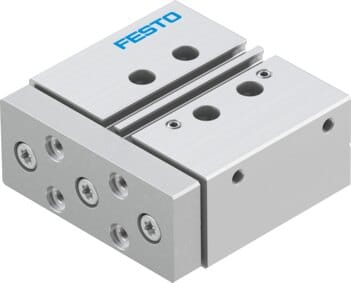

170841 - Führungszylinder
Produkt Information
Hersteller-Artikelname:Führungszylinder
Hersteller-Artikelnummer:170841
Hersteller-Typenschlüssel:DFM-20-25-P-A-GF
Hersteller-Artikelbeschreibung:Führungszylinder DFM-20-25-P-A-GF mit integrierter Führung. Schwerpunktsabstand der Nutzlast zur Jochplatte=50 mm, Hub=25 mm, Kolben-Durchmesser=20 mm, Betriebsart Antriebseinheit=Joch, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig
Bestelleinheit:1 Stück
264,24 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: DFM-20-25-P-A-GF von Festo
| Eigenschaft | Wert |
|---|---|
| Schwerpunktsabstand der Nutzlast zur Jochplatte | 50 mm |
| Hub | 25 mm |
| Kolben-Durchmesser | 20 mm |
| Betriebsart Antriebseinheit | Joch |
| Dämpfung | P: elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Führung | Gleitführung |
| Konstruktiver Aufbau | Führung |
| Positionserkennung | für Näherungsschalter |
| Betriebsdruck Mpa in MPa (Spanne) | 0.2, 1 |
| Betriebsdruck in bar (Spanne) | 2, 10 |
| Max. Geschwindigkeit | 0.8 m/s |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur in °C (Spanne) | -20, 80 |
| Aufprallenergie in den Endlagen | 0.2 J |
| Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub | 1.75 Nm |
| Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs | 64 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 141 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 188 N |
| Bewegte Masse | 400 g |
| Produktgewicht | 806 g |
| Alternativanschlüsse | siehe Produktzeichnung |
| Pneumatischer Anschluss | M5 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Dokumente |
|
Weitere Informationen zu: DFM-20-25-P-A-GF von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 0.806 kg |
| Ursprungsland** | DE |
| Zolltarifnummer | 84123100 |
| RoHS konform | Ja |
| Hersteller | Festo |
