Festo

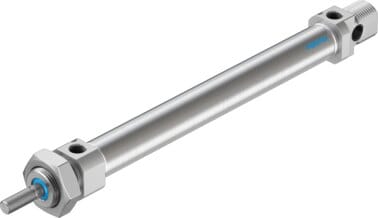

1908296 - Normzylinder
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Hub | 150 mm |
| Kolben-Durchmesser | 20 mm |
| Kolbenstangengewinde | M8 |
| Dämpfung | PPV: pneumatische Dämpfung beidseitig einstellbar |
| Einbaulage | beliebig |
| Entspricht Norm | CETOP RP 52 P,ISO 6432 |
| Kolbenstangenende | Außengewinde |
| Konstruktiver Aufbau | Kolben,Kolbenstange,Zylinderrohr |
| Positionserkennung | für Näherungsschalter |
| Varianten | einseitige Kolbenstange |
| Betriebsdruck Mpa in MPa (Spanne) | 0.1, 1 |
| Betriebsdruck in bar (Spanne) | 1, 10 |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur in °C (Spanne) | -20, 80 |
| Aufprallenergie in den Endlagen | 0.2 J |
| Dämpfungslänge | 15 mm |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 158.3 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 188.5 N |
| Bewegte Masse bei 0 mm Hub | 44 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 4 g |
| Grundgewicht bei 0 mm Hub | 186.8 g |
| Gewichtszuschlag pro 10 mm Hub | 7.2 g |
| Befestigungsart | mit Zubehör |
| Pneumatischer Anschluss | G1/8 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung,farblos eloxiert |
| Werkstoff Dichtungen | NBR,TPE-U(PU) |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff Zylinderrohr | hochlegierter Stahl rostfrei |
| Dokumente |
|
Normzylinder DSNU-20-150-PPV-A nach DIN ISO 6432 für Positionserkennung. Verschiedene Befestigungsmöglichkeiten, mit und ohne zusätzliche Befestigungselemente. Mit einstellbarer Endlagendämpfung. Hub=150 mm, Kolben-Durchmesser=20 mm, Kolbenstangengewinde=M8, Dämpfung=PPV: pneumatische Dämpfung beidseitig einstellbar, Einbaulage=beliebig
