Festo
19230 - Normzylinder
Produkt Information
Hersteller-Artikelname:Normzylinder
Hersteller-Artikelnummer:19230

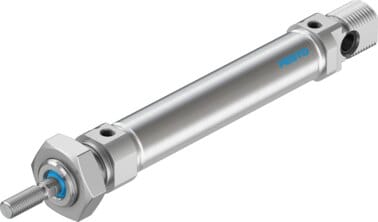

Hersteller-Typenschlüssel:DSNU-16-50-PPV-A
Hersteller-Artikelbeschreibung:Normzylinder DSNU-16-50-PPV-A nach DIN ISO 6432 für Positionserkennung. Verschiedene Befestigungsmöglichkeiten, mit und ohne zusätzliche Befestigungselemente. Mit einstellbarer Endlagendämpfung. Hub=50 mm, Kolben-Durchmesser=16 mm, Kolbenstangengewinde=M6, Dämpfung=PPV: pneumatische Dämpfung beidseitig einstellbar, Einbaulage=beliebig
Bestelleinheit:1 Stück
58,38 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: DSNU-16-50-PPV-A von Festo
| Eigenschaft | Wert |
|---|---|
| Hub | 50 mm |
| Kolben-Durchmesser | 16 mm |
| Kolbenstangengewinde | M6 |
| Dämpfung | PPV: pneumatische Dämpfung beidseitig einstellbar |
| Einbaulage | beliebig |
| Entspricht Norm | CETOP RP 52 P,ISO 6432 |
| Kolbenstangenende | Außengewinde |
| Konstruktiver Aufbau | Kolben,Kolbenstange,Zylinderrohr |
| Positionserkennung | für Näherungsschalter |
| Varianten | einseitige Kolbenstange |
| Betriebsdruck Mpa in MPa (Spanne) | 0.1, 1 |
| Betriebsdruck in bar (Spanne) | 1, 10 |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur in °C (Spanne) | -20, 80 |
| Aufprallenergie in den Endlagen | 0.15 J |
| Dämpfungslänge | 12 mm |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 103.7 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 120.6 N |
| Bewegte Masse bei 0 mm Hub | 23 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 2 g |
| Grundgewicht bei 0 mm Hub | 89.9 g |
| Gewichtszuschlag pro 10 mm Hub | 4.6 g |
| Befestigungsart | mit Zubehör |
| Pneumatischer Anschluss | M5 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung,farblos eloxiert |
| Werkstoff Dichtungen | NBR,TPE-U(PU) |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff Zylinderrohr | hochlegierter Stahl rostfrei |
| Dokumente |
|
Weitere Informationen zu: DSNU-16-50-PPV-A von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 0.106 kg |
| Ursprungsland** | DE |
| Zolltarifnummer | 84123100 |
| RoHS konform | Ja |
| Hersteller | Festo |
