Festo

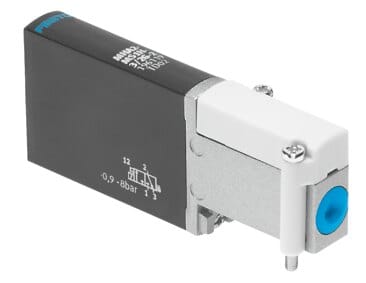

196119 - Magnetventil
Produkt Information
Hersteller-Artikelname:Magnetventil
Hersteller-Artikelnummer:196119
Hersteller-Typenschlüssel:MHA2-MS1H-3/2G-2
Hersteller-Artikelbeschreibung:Magnetventil MHA2-MS1H-3/2G-2 Einzelventil, schnellschaltend. Ventilfunktion=3/2 geschlossen monostabil, Betätigungsart=elektrisch, Baubreite=10 mm, Normalnenndurchfluss=100 l/min, Betriebsdruck Mpa=-0,09 - 0,8 MPa
Bestelleinheit:1 Stück
87,94 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: MHA2-MS1H-3/2G-2 von Festo
Eigenschaft | Wert |
---|---|
Ventilfunktion | 3/2 geschlossen monostabil |
Betätigungsart | elektrisch |
Baubreite | 10 mm |
Normalnenndurchfluss | 100 l/min |
Betriebsdruck Mpa in MPa (Spanne) | -0.09, 0.8 |
Betriebsdruck in bar (Spanne) | -0.9, 8 |
Konstruktiver Aufbau | druckentlastetes Sitzventil |
Rückstellart | mechanische Feder |
Schutzart | IP65 |
Zulassung | RCM Mark,c UL us - Recognized (OL) |
KC-Zeichen | KC-EMV |
CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
Nennweite | 2 mm |
Rastermaß | 14 mm |
Hinweis zum Rastermaß | Mindestabstand zwischen den Ventilen beträgt 4 mm |
Abluftfunktion | drosselbar |
Dichtprinzip | weich |
Einbaulage | beliebig |
Handhilfsbetätigung | tastend |
Steuerart | direkt |
Strömungsrichtung | reversibel mit Einschränkungen |
Überdeckung | negative Überdeckung |
Verpolungsschutz | bipolar |
Zusätzliche Funktionen | Funkenlöschung,Haltestromabsenkung,Schutzbeschaltung |
Betriebsdruck reversibel in MPa (Spanne) | -0.09, 0.1 |
Betriebsdruck reversibel in bar (Spanne) | -0.9, 1 |
Betriebsdruck reversibel in psi (Spanne) | -13.05, 14.5 |
Max. Schaltfrequenz | 330 Hz |
Schaltzeit aus | 2 ms |
Schaltzeit ein | 1.7 ms |
Toleranz Schaltzeit aus | +10 %/-30 % |
Toleranz Schaltzeit ein | +10%/-30% |
Schaltzeitstreuung ab 1 Hz | 0.2 ms |
Einschaltdauer | 100 % |
Spulenkennwerte | 24 V DC: Niederstromphase 1,25 W, Hochstromphase 5 W |
Zulässige Spannungsschwankungen | +/- 10 % |
Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
Einschränkung Umgebungs- und Medientemperatur | in Abhängigkeit von der Schaltfrequenz |
Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
Mediumstemperatur in °C (Spanne) | -5, 40 |
Umgebungstemperatur in °C (Spanne) | -5, 40 |
Produktgewicht | 60 g |
Elektrischer Anschluss | 2-polig,Stecker |
Befestigungsart | auf Anschlussplatte |
Pneumatischer Anschluss 1 | Anschlussplatte |
Pneumatischer Anschluss 2 | Anschlussplatte |
Pneumatischer Anschluss 3 | Anschlussplatte |
Werkstoffhinweis | Kupfer- und PTFE-frei,RoHS konform |
Werkstoff Dichtungen | HNBR,NBR |
Werkstoff Gehäuse | beschichtet,Zink-Druckguss |
Werkstoff Schrauben | Stahl,verzinkt |
Dokumente |
|
Weitere Informationen zu: MHA2-MS1H-3/2G-2 von Festo
Eigenschaft | Wert |
---|---|
Artikel-Authentizität | Originalartikel |
Artikelzustand | Neu |
Einzelgewicht | 0.06 kg |
Ursprungsland** | HU |
Zolltarifnummer | 84812090 |
RoHS konform | Ja |
Hersteller | Festo |
