Festo

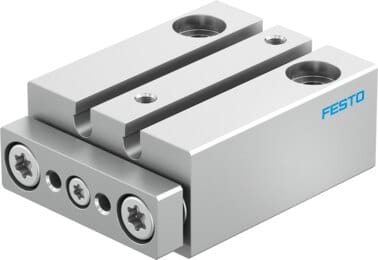

4154768 - Führungszylinder
Produkt Information
Hersteller-Artikelname:Führungszylinder
Hersteller-Artikelnummer:4154768
Hersteller-Typenschlüssel:DFM-10-5-P-A-GF
Hersteller-Artikelbeschreibung:Führungszylinder DFM-10-5-P-A-GF mit integrierter Führung. Schwerpunktsabstand der Nutzlast zur Jochplatte=10 mm, Hub=5 mm, Kolben-Durchmesser=10 mm, Betriebsart Antriebseinheit=Joch, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig
Bestelleinheit:1 Stück
113,03 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: DFM-10-5-P-A-GF von Festo
| Eigenschaft | Wert |
|---|---|
| Schwerpunktsabstand der Nutzlast zur Jochplatte | 10 mm |
| Hub | 5 mm |
| Kolben-Durchmesser | 10 mm |
| Betriebsart Antriebseinheit | Joch |
| Dämpfung | P: elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Führung | Gleitführung |
| Konstruktiver Aufbau | Führung |
| Positionserkennung | für Näherungsschalter |
| Betriebsdruck Mpa in MPa (Spanne) | 0.15, 0.8 |
| Betriebsdruck in bar (Spanne) | 1.5, 8 |
| Max. Geschwindigkeit | 1.7 m/s |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Umgebungstemperatur in °C (Spanne) | -10, 60 |
| Aufprallenergie in den Endlagen | 0.035 J |
| Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub | 0.057 Nm |
| Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs | 3.7 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 47 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 68 N |
| Verdrehspiel | 0.1 deg |
| Bewegte Masse | 10 g |
| Produktgewicht | 38 g |
| Pneumatischer Anschluss | M3 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Deckel | hochlegierter Stahl rostfrei |
| Werkstoff Dichtungen | NBR |
| Werkstoff Dynamische Dichtungen | HNBR |
| Werkstoff Endplatte | Alu-Knetlegierung, eloxiert |
| Werkstoff Führungsstange | hochlegierter Stahl rostfrei |
| Werkstoff Gehäuse | Alu-Knetlegierung, eloxiert |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Dokumente |
|
Weitere Informationen zu: DFM-10-5-P-A-GF von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 0.038 kg |
| Ursprungsland** | CN |
| Zolltarifnummer | 84123100 |
| RoHS konform | Ja |
| Hersteller | Festo |
