Festo

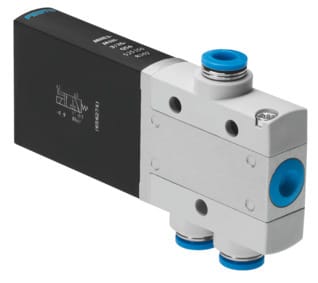

525150 - Magnetventil
Produkt Information
Hersteller-Artikelname:Magnetventil
Hersteller-Artikelnummer:525150
Hersteller-Typenschlüssel:MHE3-M1H-3/2G-QS-6
Hersteller-Artikelbeschreibung:Magnetventil MHE3-M1H-3/2G-QS-6 Ventilfunktion=3/2 geschlossen monostabil, Betätigungsart=elektrisch, Baubreite=14 mm, Normalnenndurchfluss=200 l/min, Betriebsdruck Mpa=-0,09 - 0,8 MPa
Bestelleinheit:1 Stück
89,12 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: MHE3-M1H-3/2G-QS-6 von Festo
| Eigenschaft | Wert |
|---|---|
| Ventilfunktion | 3/2 geschlossen monostabil |
| Betätigungsart | elektrisch |
| Baubreite | 14 mm |
| Normalnenndurchfluss | 200 l/min |
| Betriebsdruck Mpa in MPa (Spanne) | -0.09, 0.8 |
| Betriebsdruck in bar (Spanne) | -0.9, 8 |
| Konstruktiver Aufbau | druckentlastetes Sitzventil |
| Rückstellart | mechanische Feder |
| Schutzart | IP65 |
| Zulassung | c UL us - Recognized (OL) |
| Nennweite | 3 mm |
| Rastermaß | 19 mm |
| Hinweis zum Rastermaß | Mindestabstand zwischen den Ventilen beträgt 5 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | tastend |
| Steuerart | direkt |
| Strömungsrichtung | reversibel mit Einschränkungen |
| Überdeckung | negative Überdeckung |
| Betriebsdruck reversibel in MPa (Spanne) | -0.09, 0.1 |
| Betriebsdruck reversibel in bar (Spanne) | -0.9, 1 |
| Betriebsdruck reversibel in psi (Spanne) | -13.05, 14.5 |
| Max. Schaltfrequenz | 130 Hz |
| Schaltzeit aus | 4.5 ms |
| Schaltzeit ein | 8.3 ms |
| Einschaltdauer | 100 % |
| Spulenkennwerte | 24 V DC: 3,7 W |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Mediumstemperatur in °C (Spanne) | -5, 60 |
| Umgebungstemperatur in °C (Spanne) | -5, 60 |
| Produktgewicht | 120 g |
| Elektrischer Anschluss | 2-polig,Stecker |
| Befestigungsart | mit Durchgangsbohrung |
| Pneumatischer Anschluss 1 | QS-6 |
| Pneumatischer Anschluss 2 | QS-6 |
| Pneumatischer Anschluss 3 | QS-6 |
| Werkstoffhinweis | Kupfer- und PTFE-frei,RoHS konform |
| Werkstoff Dichtungen | HNBR,NBR |
| Werkstoff Gehäuse | beschichtet,Zink-Druckguss |
| Werkstoff Schrauben | Stahl,verzinkt |
| Dokumente |
|
Weitere Informationen zu: MHE3-M1H-3/2G-QS-6 von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 0.12 kg |
| Ursprungsland** | HU |
| Zolltarifnummer | 84812090 |
| RoHS konform | Ja |
| Hersteller | Festo |
