Festo

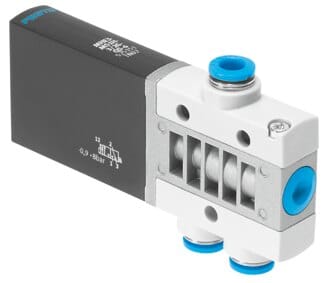

525171 - Magnetventil
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Ventilfunktion | 3/2 offen monostabil |
| Betätigungsart | elektrisch |
| Baubreite | 14 mm |
| Normalnenndurchfluss | 200 l/min |
| Betriebsdruck Mpa in MPa (Spanne) | -0.09, 0.8 |
| Betriebsdruck in bar (Spanne) | -0.9, 8 |
| Konstruktiver Aufbau | druckentlastetes Sitzventil |
| Rückstellart | mechanische Feder |
| Schutzart | IP65 |
| Zulassung | RCM Mark,c UL us - Recognized (OL) |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| Nennweite | 3 mm |
| Rastermaß | 19 mm |
| Hinweis zum Rastermaß | Mindestabstand zwischen den Ventilen beträgt 5 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | tastend |
| Steuerart | direkt |
| Strömungsrichtung | reversibel mit Einschränkungen |
| Überdeckung | negative Überdeckung |
| Verpolungsschutz | bipolar |
| Zusätzliche Funktionen | Funkenlöschung,Haltestromabsenkung,Schutzbeschaltung |
| Betriebsdruck reversibel in MPa (Spanne) | 0.09, 0.1 |
| Betriebsdruck reversibel in bar (Spanne) | 0.9, 1 |
| Betriebsdruck reversibel in psi (Spanne) | 13.05, 14.5 |
| Max. Schaltfrequenz | 280 Hz |
| Schaltzeit aus | 2.8 ms |
| Schaltzeit ein | 2.3 ms |
| Toleranz Schaltzeit aus | +10 %/-50 % |
| Toleranz Schaltzeit ein | +10%/-30% |
| Schaltzeitstreuung ab 1 Hz | 0.2 ms |
| Einschaltdauer | 100 % |
| Spulenkennwerte | 24 V DC: Niederstromphase 1,6 W, Hochstromphase 6,5 W |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Einschränkung Umgebungs- und Medientemperatur | in Abhängigkeit von der Schaltfrequenz |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Mediumstemperatur in °C (Spanne) | -5, 60 |
| Umgebungstemperatur in °C (Spanne) | -5, 60 |
| Produktgewicht | 120 g |
| Elektrischer Anschluss | 2-polig,Stecker |
| Befestigungsart | mit Durchgangsbohrung |
| Pneumatischer Anschluss 11 | QS-6 |
| Pneumatischer Anschluss 2 | QS-6 |
| Pneumatischer Anschluss 33 | QS-6 |
| Werkstoffhinweis | Kupfer- und PTFE-frei,RoHS konform |
| Werkstoff Dichtungen | HNBR,NBR |
| Werkstoff Gehäuse | beschichtet,Zink-Druckguss |
| Werkstoff Schrauben | Stahl,verzinkt |
| Dokumente |
|
Magnetventil MHE3-MS1H-3/2O-QS-6 Einzelventil, schnellschaltend. Ventilfunktion=3/2 offen monostabil, Betätigungsart=elektrisch, Baubreite=14 mm, Normalnenndurchfluss=200 l/min, Betriebsdruck Mpa=-0,09 - 0,8 MPa
