Festo
535432 - Linear-Schwenkspanner
Produkt Information

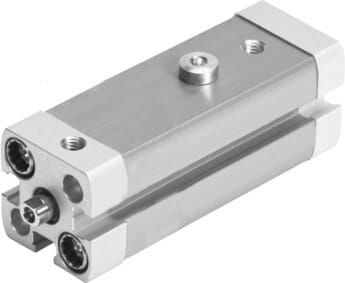

Hersteller-Artikelname:Linear-Schwenkspanner
Hersteller-Artikelnummer:535432
Hersteller-Typenschlüssel:CLR-12-10-L-P-A
Hersteller-Artikelbeschreibung:Linear-Schwenkspanner CLR-12-10-L-P-A Spannsystem mit Linear- und Schwenkbewegung 90 Grad nach links. Gesamthub=19 mm, Kolben-Durchmesser=12 mm, Kolbenstangengewinde=M3, Schwenkwinkel=90 deg +/- 4 deg, Spannhub=10 mm
Bestelleinheit:1 Stück
249,41 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: CLR-12-10-L-P-A von Festo
Eigenschaft | Wert |
---|---|
Gesamthub | 19 mm |
Kolben-Durchmesser | 12 mm |
Kolbenstangengewinde | M3 |
Schwenkwinkel | 90 deg +/- 4 deg |
Spannhub | 10 mm |
Dämpfung | P: elastische Dämpfungsringe/-platten beidseitig |
Einbaulage | beliebig |
Konstruktiver Aufbau | Kolben,Kolbenstange,Zylinderrohr |
Positionserkennung | für Näherungsschalter |
Schwenkrichtung | Links |
Betriebsdruck in bar (Spanne) | 2, 10 |
Funktionsweise | doppeltwirkend |
Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
Umgebungstemperatur in °C (Spanne) | -10, 80 |
Effektive Spannkraft bei 0,2 MPa (2 bar, 29 psi) | 12 N |
Effektive Spannkraft bei 0,4 MPa (4 bar, 58 psi) | 23 N |
Effektive Spannkraft bei 0,6 MPa (6 bar, 87 psi) | 34 N |
Max. Anziehdrehmoment Spannfingerschraube | 1.2 Nm |
Theoretische Spannkraft bei 0,6 MPa (6 bar, 87 psi) | 51 N |
Produktgewicht | 135 g |
Befestigungsart | mit Durchgangsbohrung,mit Innengewinde,mit Zubehör,wahlweise: |
Pneumatischer Anschluss | M5 |
Werkstoff Bundschraube | Stahl,verzinkt |
Werkstoff Deckel | Aluminium-Knetlegierung,beschichtet |
Werkstoff Dichtungen | NBR,TPE-U(PU) |
Werkstoff Gehäuse | Aluminium-Knetlegierung,gleiteloxiert |
Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
Werkstoff Zylinderrohr | Aluminium-Knetlegierung,gleiteloxiert |
Dokumente |
|
Weitere Informationen zu: CLR-12-10-L-P-A von Festo
Eigenschaft | Wert |
---|---|
Artikel-Authentizität | Originalartikel |
Artikelzustand | Neu |
Einzelgewicht | 0.135 kg |
Ursprungsland** | CN |
Zolltarifnummer | 84123100 |
RoHS konform | Nein |
Hersteller | Festo |
