Festo

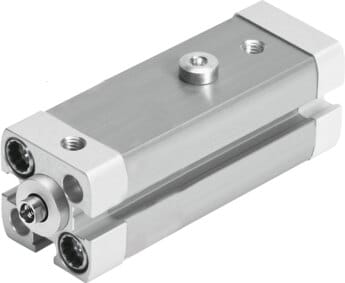

535483 - Linear-Schwenkspanner
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Gesamthub | 23 mm |
| Kolben-Durchmesser | 25 mm |
| Kolbenstangengewinde | M6 |
| Schwenkwinkel | 90 deg +/- 3 deg |
| Spannhub | 10 mm |
| Dämpfung | P: elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Kolben,Kolbenstange,Zylinderrohr |
| Positionserkennung | für Näherungsschalter |
| Schwenkrichtung | Rechts |
| Varianten | Staubschutz,Schweißspritzerschutz |
| Betriebsdruck in bar (Spanne) | 2, 10 |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Umgebungstemperatur in °C (Spanne) | -10, 80 |
| Effektive Spannkraft bei 0,2 MPa (2 bar, 29 psi) | 63 N |
| Effektive Spannkraft bei 0,4 MPa (4 bar, 58 psi) | 127 N |
| Effektive Spannkraft bei 0,6 MPa (6 bar, 87 psi) | 188 N |
| Max. Anziehdrehmoment Spannfingerschraube | 12 Nm |
| Theoretische Spannkraft bei 0,6 MPa (6 bar, 87 psi) | 227 N |
| Produktgewicht | 410 g |
| Befestigungsart | mit Durchgangsbohrung,mit Innengewinde,mit Zubehör,wahlweise: |
| Pneumatischer Anschluss | M5 |
| Werkstoff Abstreifer | PPS |
| Werkstoff Bundschraube | Stahl,verzinkt |
| Werkstoff Deckel | Aluminium-Knetlegierung,beschichtet |
| Werkstoff Dichtungen | NBR,TPE-U(PU) |
| Werkstoff Gehäuse | Aluminium-Knetlegierung,gleiteloxiert |
| Werkstoff Kolbenstange | beschichtet,hochlegierter Stahl rostfrei |
| Werkstoff Zylinderrohr | Aluminium-Knetlegierung,gleiteloxiert |
| Dokumente |
|
Linear-Schwenkspanner CLR-25-10-R-P-A-K11-R8 Spannsystem mit Linear- und Schwenkbewegung 90 Grad nach rechts. Normlochbild nach ISO 21287. Mit Staub- und Schweißspritzerschutz. Gesamthub=23 mm, Kolben-Durchmesser=25 mm, Kolbenstangengewinde=M6, Schwenkwinkel=90 deg +/- 3 deg, Spannhub=10 mm
