Festo

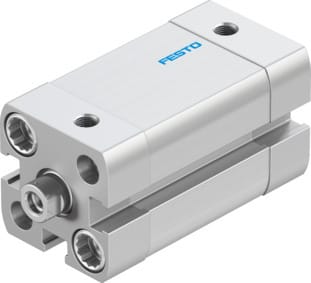

536229 - Kompaktzylinder
Produkt Information
Hersteller-Artikelname:Kompaktzylinder
Hersteller-Artikelnummer:536229
Hersteller-Typenschlüssel:ADN-16-20-I-P-A
Hersteller-Artikelbeschreibung:Kompaktzylinder ADN-16-20-I-P-A für Positionserkennung, mit Innengewinde an der Kolbenstange. Hub=20 mm, Kolben-Durchmesser=16 mm, Kolbenstangengewinde=M4, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig, Einbaulage=beliebig
Bestelleinheit:1 Stück
50,28 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: ADN-16-20-I-P-A von Festo
| Eigenschaft | Wert |
|---|---|
| Hub | 20 mm |
| Kolben-Durchmesser | 16 mm |
| Kolbenstangengewinde | M4 |
| Dämpfung | P: elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Entspricht Norm | ISO 21287 |
| Kolbenstangenende | Innengewinde |
| Positionserkennung | für Näherungsschalter |
| Varianten | einseitige Kolbenstange |
| Betriebsdruck Mpa in MPa (Spanne) | 0.1, 1 |
| Betriebsdruck in bar (Spanne) | 1, 10 |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur in °C (Spanne) | -20, 80 |
| Aufprallenergie in den Endlagen | 0.15 J |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 90 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 121 N |
| Bewegte Masse bei 0 mm Hub | 15 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 4 g |
| Grundgewicht bei 0 mm Hub | 79 g |
| Gewichtszuschlag pro 10 mm Hub | 14 g |
| Befestigungsart | mit Durchgangsbohrung,mit Innengewinde,mit Zubehör,wahlweise: |
| Pneumatischer Anschluss | M5 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Deckel | Aluminium,eloxiert |
| Werkstoff Dichtungen | TPE-U(PUR) |
| Werkstoff Kolbenstange | hochlegierter Stahl |
| Werkstoff Zylinderrohr | Aluminium-Knetlegierung,gleiteloxiert |
| Dokumente |
|
Weitere Informationen zu: ADN-16-20-I-P-A von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 0.096 kg |
| Ursprungsland** | DE |
| Zolltarifnummer | 84123100 |
| RoHS konform | Ja |
| Hersteller | Festo |
