Festo

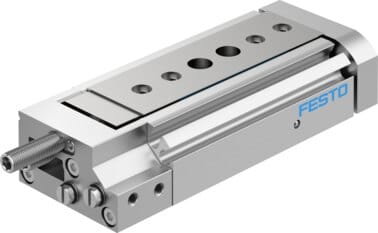

543922 - Mini-Schlitten
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Hub | 20 mm |
| Justierbarer Endlagenbereich / Länge vorne | 30.5 mm |
| Justierbarer Endlagenbereich / Länge hinten | 15 mm |
| Kolben-Durchmesser | 8 mm |
| Betriebsart Antriebseinheit | Joch |
| Dämpfung | P1: elastische Dämpfungsringe/-platten beidseitig mit Festanschlag |
| Einbaulage | beliebig |
| Führung | Kugelkäfigführung |
| Konstruktiver Aufbau | Joch,Kolben,Kolbenstange,Schlitten |
| Positionserkennung | für Näherungsschalter |
| Betriebsdruck Mpa in MPa (Spanne) | 0.15, 0.8 |
| Betriebsdruck in bar (Spanne) | 1.5, 8 |
| Max. Geschwindigkeit | 0.5 m/s |
| Wiederholgenauigkeit | ±0,01 mm |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| Umgebungstemperatur in °C (Spanne) | 0, 60 |
| Aufprallenergie in den Endlagen | 0.02 J |
| Dämpfungslänge | 2.8 mm |
| Max. Kraft Fy | 590 N |
| Max. Kraft Fz | 590 N |
| Max. Moment Mx | 7 Nm |
| Max. Moment My | 5 Nm |
| Max. Moment Mz | 5 Nm |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 23 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 30 N |
| Bewegte Masse | 76 g |
| Produktgewicht | 185 g |
| Alternativanschlüsse | siehe Produktzeichnung |
| Befestigungsart | mit Durchgangsbohrung |
| Pneumatischer Anschluss | M3 |
| Werkstoffhinweis | Kupfer- und PTFE-frei,RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | HNBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Dokumente |
|
Mini-Schlitten DGSL-6-20-P1A für Positionserkennung, mit hochpräziser hochbelastbarer Kugel-Käfig-Führung und einer sehr hohen Wiederholgenauigkeit, beidseitig einstellbare elastische Dämpfung mit metallischer Endlage (P1). Hub=20 mm, Justierbarer Endlagenbereich / Länge vorne=30,5 mm, Justierbarer Endlagenbereich / Länge hinten=15 mm, Kolben-Durchmesser=8 mm, Betriebsart Antriebseinheit=Joch
