Festo

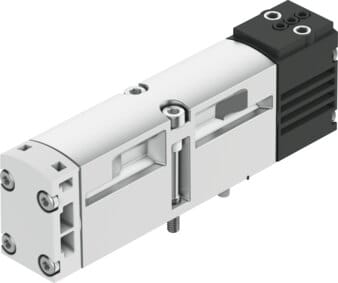

546742 - Grundventil
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Ventilfunktion | 5/2 monostabil |
| Betätigungsart | elektrisch |
| Ventilgröße | 18 mm |
| Normalnenndurchfluss | 550 l/min |
| Betriebsdruck Mpa in MPa (Spanne) | 0.3, 1 |
| Betriebsdruck in bar (Spanne) | 3, 10 |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | mechanische Feder |
| Zulassung | c UL us - Recognized (OL) |
| Schutzart | IP65,NEMA 4 |
| Nennweite | 5 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Entspricht Norm | ISO 15407-1,VDMA 24563 |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | positive Überdeckung |
| Signalzustandsanzeige | LED |
| Steuerdruck MPa in MPa (Spanne) | 0.3, 1 |
| Steuerdruck in bar (Spanne) | 3, 10 |
| Durchfluss Ventil | 750 l/min |
| Durchfluss Ventil auf Einzelanschlussplatte | 550 l/min |
| Durchfluss Ventil pneumatisch verkettet | 550 l/min |
| Einschaltdauer | 100 % |
| Zulässige Spannungsschwankungen | -15 % / +10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| Mediumstemperatur in °C (Spanne) | -5, 50 |
| Relative Luftfeuchtigkeit | 0 - 90 % |
| Schalldruckpegel | 85 dB(A) |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur in °C (Spanne) | -5, 50 |
| Max. Anziehdrehmoment Ventilbefestigung in Nm (Spanne) | 0.9, 1.1 |
| Produktgewicht | 89 g |
| Befestigungsart | auf Anschlussplatte |
| Anschluss Steuerhilfsluft 12 | Anschlussplatte Größe 18 mm nach ISO 15407-1 |
| Anschluss Steuerhilfsluft 14 | Anschlussplatte Größe 18 mm nach ISO 15407-1 |
| Anschluss Steuerabluft 82/84 | gefasst,nicht gefasst nach Norm |
| Pneumatischer Anschluss 1 | Anschlussplatte Größe 18 mm nach ISO 15407-1 |
| Pneumatischer Anschluss 2 | Anschlussplatte Größe 18 mm nach ISO 15407-1 |
| Pneumatischer Anschluss 3 | Anschlussplatte Größe 18 mm nach ISO 15407-1 |
| Pneumatischer Anschluss 4 | Anschlussplatte Größe 18 mm nach ISO 15407-1 |
| Pneumatischer Anschluss 5 | Anschlussplatte Größe 18 mm nach ISO 15407-1 |
| Vorsteuerschnittstelle | nach ISO 15218 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR,NBR |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Werkstoff Schrauben | Stahl,verzinkt |
| Dokumente |
|
Grundventil VSVA-B-M52-M-A2-P1 Baubreite 18 mm. Ventilfunktion=5/2 monostabil, Betätigungsart=elektrisch, Ventilgröße=18 mm, Normalnenndurchfluss=550 l/min, Betriebsdruck Mpa=0,3 - 1 MPa
