Festo

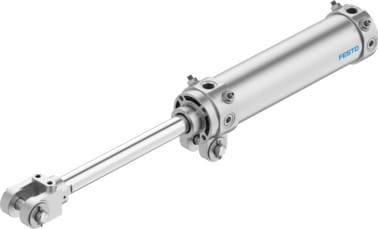

549547 - Gelenkzylinder - DWA-50-150-Y
Infos kopieren
Produkt Information
Hersteller-Artikelname:Gelenkzylinder
Hersteller-Artikelnummer:549547
Hersteller-Typenschlüssel:DWA-50-150-Y
Hersteller-Artikelbeschreibung:Gelenkzylinder DWA-50-150-Y Hub=150 mm, Kolben-Durchmesser=50 mm, Kolbenstangengewinde=M16x1,5, Abstand Gabelkopf zur Schwenkbefestigung=16 mm, Dämpfung=PPV: pneumatische Dämpfung beidseitig einstellbar
Sofort günstigere Festo Preise sehen
exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird berechnet
Anzahl
Versand ausschließlich innerhalb der Europäischen Union
Mo. bis Fr. 08:00 - 18:00 Uhr telefonisch erreichbar
Service benötigt? Erfahren Sie alles über unsere Services hier
Große Bedarfe i.H.v. mehr als 25.000 €? Unsere Konditionen finden Sie hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Sie haben Fragen, Anmerkungen oder wollen dieses Produkt kaufen? Kontaktieren Sie uns!
Eigenschaften zu: DWA-50-150-Y von Festo
Dimension | Wert |
---|---|
Hub | 150 mm |
Kolben-Durchmesser | 50 mm |
Kolbenstangengewinde | M16x1,5 |
Abstand Gabelkopf zur Schwenkbefestigung | 16 mm |
Dämpfung | PPV: pneumatische Dämpfung beidseitig einstellbar |
Einbaulage | beliebig |
Konstruktiver Aufbau | Kolben,Zylinderrohr,Kolbenstange mit Gabelkopf,Schwenkbefestigung am Lagerdeckel |
Geschwindigkeitsregelung | integrierte Drosseln beidseitig |
Positionserkennung | ohne |
Kolbenstangenende | Außengewinde mit Gabelkopf |
Betriebsdruck in bar (Spanne) | 110 |
Funktionsweise | doppeltwirkend |
Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
LABS-Konformität | VDMA24364-B2-L |
Umgebungstemperatur in °C (Spanne) | -1060 |
Aufprallenergie in den Endlagen | 0.7 J |
Dämpfungslänge | 20 mm |
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 990 N |
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 1178 N |
Bewegte Masse bei 0 mm Hub | 664 g |
Gewichtszuschlag pro 10 mm Hub | 37 g |
Grundgewicht bei 0 mm Hub | 1338 g |
Zuschlag bewegte Masse pro 10 mm Hub | 25 g |
Alternativanschlüsse | siehe Produktzeichnung |
Befestigungsart | mit Zubehör,mit Schwenkbefestigung am Lagerdeckel |
Pneumatischer Anschluss | Rc1/4 |
Werkstoff Gabelkopf | Vergütungsstahl,Stahlguss |
Werkstoffhinweis | RoHS konform |
Werkstoff Abstreifer | Bronze |
Werkstoff Deckel | Aluminium-Druckguss,eloxiert |
Werkstoff Dichtungen | NBR |
Werkstoff Kolbenstange | Vergütungsstahl,hartverchromt |
Werkstoff Zylinderrohr | Aluminium-Knetlegierung,eloxiert |
- Dokumente
- Datenblatt zu 549547
Weitere Informationen zu: DWA-50-150-Y von Festo
Dimension | Wert |
---|---|
Artikel-Authentizität | Originalartikel |
Artikelzustand | Neu |
Einzelgewicht | 1,80 kg |
Ursprungsland** | CN🇨🇳 |
Zolltarifnummer | 84123100 |
RoHS konform | Ja |
Hersteller | Festo |
