Festo

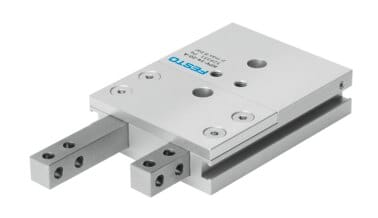

550908 - Vereinzeler
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Hub | 10 mm |
| Kolben-Durchmesser | 10 mm |
| Max. Austauschgenauigkeit | 0.3 mm |
| Max. Stößelspiel Sx | 0.05 mm |
| Max. Stößelspiel Sz | 0.03 mm |
| Max. Greifbackenwinkelspiel ax | 0.12 deg |
| Max. Greifbackenwinkelspiel ay | 0.2 deg |
| Max. Greifbackenwinkelspiel az | 0.262 deg |
| Befestigung externe Finger | Durchgangsbohrung |
| Dämpfung | keine Dämpfung |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Konstruktiver Aufbau | Doppelkolben,Kolbenstange,Sperrschieber,verdrehgesichert |
| Positionserkennung | für Näherungsschalter |
| halber Takt | 26.5 ms |
| Verdrehsicherung/Führung | Vierkantführung |
| Zykluszeit | 52.5 ms |
| Betriebsdruck in bar (Spanne) | 3, 8 |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Umgebungstemperatur in °C (Spanne) | 5, 60 |
| Max. Kraft am Finger Fz statisch | 75 N |
| Max. Moment am Finger Mr statisch | 3 Nm |
| Max. Moment am Finger Mx statisch | 3 Nm |
| Max. Moment am Finger My statisch | 3 Nm |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 35 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 45 N |
| Max. Masse pro externem Greiffinger | 56 g |
| Produktgewicht | 135 g |
| Alternativanschlüsse | M3 |
| Befestigungsart | wahlweise:,Innengewinde und Zentrierhülse,mit Durchgangsbohrung und Zentrierhülse |
| Pneumatischer Anschluss | M5 |
| Werkstoffhinweis | Kupfer- und PTFE-frei,RoHS konform |
| Dokumente |
|
Vereinzeler HPV-10-10-A Integrierte Sensorik mit SME-8-.../ SMT-8-... Sensoren. Optimale und präzise Adaptionsmöglichkeit mittels Zentrierhülsen ZBH. Hub=10 mm, Kolben-Durchmesser=10 mm, Max. Austauschgenauigkeit=0,3 mm, Max. Stößelspiel Sx=0,05 mm, Max. Stößelspiel Sz=0,03 mm
