Festo

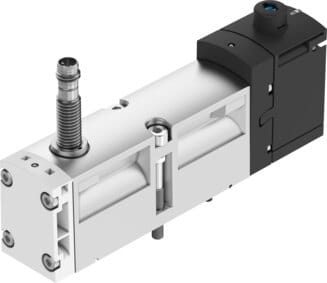

560724 - Magnetventil
Produkt Information
Hersteller-Artikelname:Magnetventil
Hersteller-Artikelnummer:560724
Hersteller-Typenschlüssel:VSVA-B-M52-MZD-A1-1T1L-APP
Hersteller-Artikelbeschreibung:Magnetventil VSVA-B-M52-MZD-A1-1T1L-APP Ventilfunktion=5/2 monostabil, Betätigungsart=elektrisch, Baubreite=26 mm, Normalnenndurchfluss=1100 l/min, Betriebsdruck Mpa=-0,09 - 1 MPa
Bestelleinheit:1 Stück
191,39 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: VSVA-B-M52-MZD-A1-1T1L-APP von Festo
Eigenschaft | Wert |
---|---|
Ventilfunktion | 5/2 monostabil |
Betätigungsart | elektrisch |
Baubreite | 26 mm |
Normalnenndurchfluss | 1100 l/min |
Betriebsdruck Mpa in MPa (Spanne) | -0.09, 1 |
Betriebsdruck in bar (Spanne) | -0.9, 10 |
Konstruktiver Aufbau | Kolben-Schieber |
Rückstellart | mechanische Feder |
KC-Zeichen | KC-EMV |
CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
Schutzart | IP65,NEMA 4 |
Nennweite | 9 mm |
Abluftfunktion | drosselbar,über Drosselplatte,über Einzelanschlussplatte |
Dichtprinzip | weich |
Einbaulage | beliebig |
Handhilfsbetätigung | rastend,verdeckt,tastend |
Steuerart | vorgesteuert |
Steuerluftversorgung | extern,intern |
Strömungsrichtung | beliebig |
Messprinzip | induktiv |
Überdeckung | positive Überdeckung |
Verpolungsschutz Sensor | für alle elektrischen Anschlüsse |
Signalzustandsanzeige | LED |
Schaltstellungsabfrage | Ruhestellung mit Sensor |
Schaltzustandsanzeige Sensor | LED |
Steuerdruck MPa in MPa (Spanne) | 0.3, 1 |
Steuerdruck in bar (Spanne) | 3, 10 |
Durchfluss Ventil | 1400 l/min |
Durchfluss Ventil auf Einzelanschlussplatte | 1200 l/min |
Durchfluss Ventil pneumatisch verkettet flow optimized | 1350 l/min |
Durchfluss Ventil pneumatisch verkettet | 1100 l/min |
Schaltzeit aus | 54 ms |
Schaltzeit ein | 20 ms |
Ventil - Sensorschaltzeit ein | 60 ms |
Ventil - Sensorschaltzeit aus | 11 ms |
Einschaltdauer | 100 % |
Max. positiver Prüfimpuls bei 0 Signal | 1200 µs |
Max. negativer Prüfimpuls bei 1 Signal | 1100 µs |
Nennbetriebsspannung DC | 24 V |
Schaltausgang | PNP |
Spulenkennwerte | 24 V DC: 1,6 W |
Stoßspannungsfestigkeit | 2.5 kV |
Verschmutzungsgrad | 3 |
Zulässige Spannungsschwankungen | +/- 10 % |
Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
Mediumstemperatur in °C (Spanne) | -5, 50 |
Relative Luftfeuchtigkeit | 0 - 90 % |
Schalldruckpegel | 85 dB(A) |
Umgebungstemperatur in °C (Spanne) | -5, 50 |
Max. Anziehdrehmoment Ventilbefestigung in Nm (Spanne) | 1.8, 2.2 |
Produktgewicht | 264 g |
Betriebsspannungsbereich DC Sensor in V (Spanne) | 10, 30 |
Kurzschlussfestigkeit Sensor | taktend |
Leerlaufstrom Sensor | <= 10 mA mA |
Max. Ausgangsstrom Sensor | 200 mA |
Max. Schaltfrequenz Sensor | 5000 Hz |
Restwelligkeit Sensor | ± 10 % |
Spannungsfall Sensor | <= 2 V V |
Elektrischer Anschluss | 4-polig,Stecker,nach ISO 15407-2 |
Sensoranschluss | M8x1,3-polig,Stecker |
Befestigungsart | auf Anschlussplatte |
Anschluss Steuerhilfsluft 12/14 | Anschlussplatte Größe 26 mm nach ISO 15407-2 |
Anschluss Steuerabluft 82/84 | nicht gefasst,wahlweise:,gefasst |
Pneumatischer Anschluss 1 | Anschlussplatte Größe 26 mm nach ISO 15407-2 |
Pneumatischer Anschluss 2 | Anschlussplatte Größe 26 mm nach ISO 15407-2 |
Pneumatischer Anschluss 3 | Anschlussplatte Größe 26 mm nach ISO 15407-2 |
Pneumatischer Anschluss 4 | Anschlussplatte Größe 26 mm nach ISO 15407-2 |
Pneumatischer Anschluss 5 | Anschlussplatte Größe 26 mm nach ISO 15407-2 |
Werkstoffhinweis | RoHS konform |
Werkstoff Dichtungen | FPM,NBR |
Werkstoff Gehäuse | PA,Aluminium-Druckguss |
Werkstoff Schrauben | Stahl, verzinkt |
Schaltelementfunktion | Öffner |
Dokumente |
|
Weitere Informationen zu: VSVA-B-M52-MZD-A1-1T1L-APP von Festo
Eigenschaft | Wert |
---|---|
Artikel-Authentizität | Originalartikel |
Artikelzustand | Neu |
Einzelgewicht | 0.264 kg |
Ursprungsland** | DE |
Zolltarifnummer | 84812090 |
RoHS konform | Ja |
Hersteller | Festo |
