Festo

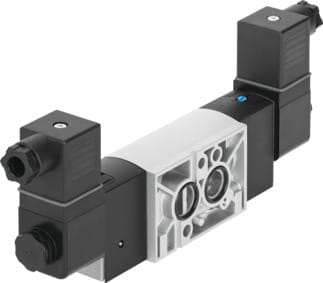

577287 - Magnetventil
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Ventilfunktion | 5/2 bistabil |
| Betätigungsart | elektrisch |
| Baubreite | 32 mm |
| Normalnenndurchfluss | 1350 l/min |
| Betriebsdruck in bar (Spanne) | 1.5, 8 |
| Konstruktiver Aufbau | Kolben-Schieber |
| Ex-Schutz Zulassung außerhalb der EU | EPL Db (IEC-EX),EPL Ga (IEC-EX) |
| Zertifikat ausstellende Stelle | DNVGL-TAA000011J |
| ATEX-Kategorie Gas | II 2G |
| ATEX-Kategorie Staub | II 2D |
| Ex-Zündschutzart Gas | Ex ia IIC T6 Ga |
| Ex-Zündschutzart Staub | Ex t IIIC T80°C Db |
| Ex-Umgebungstemperatur | -40°C <= Ta <= +50°C |
| Schutzart | IP65,mit Steckdose,nach IEC 60529 |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Entspricht Norm | VDI/VDE 3845 (NAMUR) |
| Handhilfsbetätigung | rastend,tastend |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | positive Überdeckung |
| Signalzustandsanzeige | mit Zubehör |
| b-Wert | 0.4 |
| C-Wert | 5.6 l/sbar |
| Schaltzeit um | 20 ms |
| Einschaltdauer | 100 % |
| Max. Eingangsspannung | 28 V |
| Max. Eingangsstrom | 0.115 A |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Mediumstemperatur in °C (Spanne) | -20, 60 |
| Umgebungstemperatur in °C (Spanne) | -20, 60 |
| Produktgewicht | 685 g |
| Elektrischer Anschluss | Anschlussbild Form A nach EN 175301-803,nach EN 175301-803 |
| Befestigungsart | mit Durchgangsbohrung |
| Anschluss Atmungsöffnung | nicht gefasst |
| Pneumatischer Anschluss 1 | 1/4 NPT |
| Pneumatischer Anschluss 2 | NAMUR Anschlussbild |
| Pneumatischer Anschluss 3 | 1/4 NPT |
| Pneumatischer Anschluss 4 | NAMUR Anschlussbild |
| Pneumatischer Anschluss 5 | 1/4 NPT |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Schrauben | hochlegierter Stahl rostfrei |
| Dokumente |
|
Magnetventil VSNC-F-B52-D-N14-FN-1A1-EX4-A NAMUR-Ventil 1/4", bistabil, FN-Ankersystem, mit Spule, eigensicher. Ventilfunktion=5/2 bistabil, Betätigungsart=elektrisch, Baubreite=32 mm, Normalnenndurchfluss=1350 l/min, Betriebsdruck=1,5 - 8 bar
