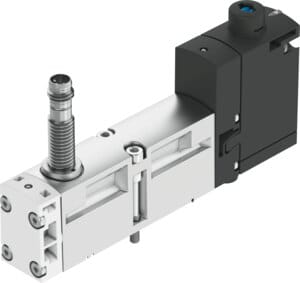

8033461 - Magnetventil
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Ventilfunktion | 5/2 monostabil |
| Betätigungsart | elektrisch |
| Baubreite | 18 mm |
| Normalnenndurchfluss | 550 l/min |
| Betriebsdruck Mpa in MPa (Spanne) | -0.09, 1 |
| Betriebsdruck in bar (Spanne) | -0.9, 10 |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | mechanische Feder |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| Schutzart | IP65,NEMA 4 |
| Nennweite | 5 mm |
| Abluftfunktion | drosselbar,über Drosselplatte,über Einzelanschlussplatte |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | mit Zubehör rastend,tastend |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | extern |
| Strömungsrichtung | nicht reversibel |
| Messprinzip | induktiv |
| Überdeckung | positive Überdeckung |
| Verpolungsschutz Sensor | für alle elektrischen Anschlüsse |
| Signalzustandsanzeige | LED |
| Schaltstellungsabfrage | Ruhestellung mit Sensor |
| Schaltzustandsanzeige Sensor | LED |
| Steuerdruck MPa in MPa (Spanne) | 0.3, 1 |
| Steuerdruck in bar (Spanne) | 3, 10 |
| Durchfluss Ventil | 750 l/min |
| Durchfluss Ventil auf Einzelanschlussplatte | 600 l/min |
| Durchfluss Ventil pneumatisch verkettet flow optimized | 700 l/min |
| Durchfluss Ventil pneumatisch verkettet | 550 l/min |
| Schaltzeit aus | 38 ms |
| Schaltzeit ein | 12 ms |
| Ventil - Sensorschaltzeit ein | 32 ms |
| Ventil - Sensorschaltzeit aus | 9 ms |
| Einschaltdauer | 100 % |
| Max. positiver Prüfimpuls bei 0 Signal | 1500 µs |
| Max. negativer Prüfimpuls bei 1 Signal | 800 µs |
| Nennbetriebsspannung DC | 24 V |
| Schaltausgang | NPN |
| Spulenkennwerte | 24 V DC: 1,6 W |
| Stoßspannungsfestigkeit | 2.5 kV |
| Verschmutzungsgrad | 3 |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| Mediumstemperatur in °C (Spanne) | -5, 50 |
| Relative Luftfeuchtigkeit | 0 - 90 % |
| Schalldruckpegel | 85 dB(A) |
| Umgebungstemperatur in °C (Spanne) | -5, 50 |
| Max. Anziehdrehmoment Ventilbefestigung in Nm (Spanne) | 0.8, 1.2 |
| Produktgewicht | 140 g |
| Betriebsspannungsbereich DC Sensor in V (Spanne) | 10, 30 |
| Kurzschlussfestigkeit Sensor | taktend |
| Leerlaufstrom Sensor | <= 10 mA mA |
| Max. Ausgangsstrom Sensor | 200 mA |
| Max. Schaltfrequenz Sensor | 5000 Hz |
| Restwelligkeit Sensor | ± 10 % |
| Spannungsfall Sensor | <= 2 V V |
| Elektrischer Anschluss | 4-polig,Stecker,nach ISO 15407-2 |
| Sensoranschluss | M8x1,3-polig,Stecker |
| Befestigungsart | auf Anschlussplatte |
| Anschluss Steuerhilfsluft 12/14 | Anschlussplatte Größe 18 mm nach ISO 15407-2 |
| Anschluss Steuerabluft 82/84 | nicht gefasst,wahlweise:,gefasst |
| Pneumatischer Anschluss 1 | Anschlussplatte Größe 18 mm nach ISO 15407-2 |
| Pneumatischer Anschluss 2 | Anschlussplatte Größe 18 mm nach ISO 15407-2 |
| Pneumatischer Anschluss 3 | Anschlussplatte Größe 18 mm nach ISO 15407-2 |
| Pneumatischer Anschluss 4 | Anschlussplatte Größe 18 mm nach ISO 15407-2 |
| Pneumatischer Anschluss 5 | Anschlussplatte Größe 18 mm nach ISO 15407-2 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Dichtungen | FPM,NBR |
| Werkstoff Gehäuse | PA,Aluminium-Druckguss |
| Werkstoff Schrauben | Stahl, verzinkt |
| Schaltelementfunktion | Öffner |
| Dokumente |
|
Magnetventil VSVA-B-M52-MZTR-A2-1T1L-ANP Ventilfunktion=5/2 monostabil, Betätigungsart=elektrisch, Baubreite=18 mm, Normalnenndurchfluss=550 l/min, Betriebsdruck Mpa=-0,09 - 1 MPa
