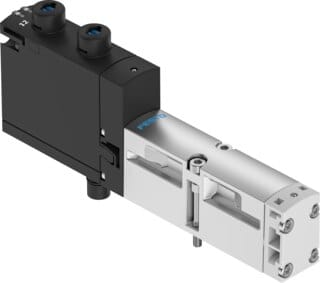

8033462 - Magnetventil
Produkt Information
Hersteller-Artikelname:Magnetventil
Hersteller-Artikelnummer:8033462
Hersteller-Typenschlüssel:VSVA-B-T32C-AZH-A2-1T1L
Hersteller-Artikelbeschreibung:Magnetventil VSVA-B-T32C-AZH-A2-1T1L Ventilfunktion=2x3/2 geschlossen monostabil, Betätigungsart=elektrisch, Baubreite=18 mm, Normalnenndurchfluss=400 l/min, Betriebsdruck Mpa=0,3 - 1 MPa
Bestelleinheit:1 Stück
125,72 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: VSVA-B-T32C-AZH-A2-1T1L von Festo
| Eigenschaft | Wert |
|---|---|
| Ventilfunktion | 2x3/2 geschlossen monostabil |
| Betätigungsart | elektrisch |
| Baubreite | 18 mm |
| Normalnenndurchfluss | 400 l/min |
| Betriebsdruck Mpa in MPa (Spanne) | 0.3, 1 |
| Betriebsdruck in bar (Spanne) | 3, 10 |
| Konstruktiver Aufbau | Kolben-Schieber |
| Zulassung | c UL us - Recognized (OL) |
| Schutzart | IP65,NEMA 4 |
| Abluftfunktion | drosselbar,über Drosselplatte,über Einzelanschlussplatte |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | tastend |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | extern,intern |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | positive Überdeckung |
| Signalzustandsanzeige | LED |
| Steuerdruck MPa in MPa (Spanne) | 0.3, 1 |
| Steuerdruck in bar (Spanne) | 3, 10 |
| Durchfluss Ventil | 600 l/min |
| Durchfluss Ventil auf Einzelanschlussplatte | 500 l/min |
| Durchfluss Ventil pneumatisch verkettet flow optimized | 550 l/min |
| Durchfluss Ventil pneumatisch verkettet | 400 l/min |
| Schaltzeit aus | 30 ms |
| Schaltzeit ein | 12 ms |
| Einschaltdauer | 100 % |
| Max. positiver Prüfimpuls bei 0 Signal | 1700 µs |
| Max. negativer Prüfimpuls bei 1 Signal | 1200 µs |
| Max. Stromaufnahme | 60 mA |
| Nennbetriebsspannung DC | 24 V |
| Spulenkennwerte | 24 V DC: 1,3 W |
| Stoßspannungsfestigkeit | 2.5 kV |
| Verschmutzungsgrad | 3 |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| Relative Luftfeuchtigkeit | 0 - 90 % |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur in °C (Spanne) | -5, 50 |
| Produktgewicht | 190 g |
| Elektrischer Anschluss | Plug-in,nach ISO 15407-2 |
| Befestigungsart | auf Anschlussplatte |
| Anschluss Steuerhilfsluft 12/14 | Anschlussplatte Größe 18 mm nach ISO 15407-2 |
| Anschluss Steuerabluft 82/84 | wahlweise:,gefasst,nicht gefasst nach Norm |
| Pneumatischer Anschluss 1 | Anschlussplatte Größe 18 mm nach ISO 15407-2 |
| Pneumatischer Anschluss 2 | Anschlussplatte Größe 18 mm nach ISO 15407-2 |
| Pneumatischer Anschluss 3 | Anschlussplatte Größe 18 mm nach ISO 15407-2 |
| Pneumatischer Anschluss 4 | Anschlussplatte Größe 18 mm nach ISO 15407-2 |
| Pneumatischer Anschluss 5 | Anschlussplatte Größe 18 mm nach ISO 15407-2 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Dichtungen | FPM,HNBR,NBR |
| Werkstoff Gehäuse | PA,Aluminium-Druckguss |
| Werkstoff Schrauben | Stahl, verzinkt |
| Dokumente |
|
Weitere Informationen zu: VSVA-B-T32C-AZH-A2-1T1L von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 0.19 kg |
| Ursprungsland** | DE |
| Zolltarifnummer | 84812090 |
| RoHS konform | Ja |
| Hersteller | Festo |
