Festo

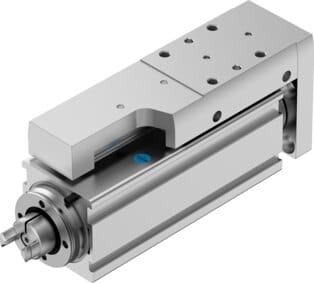

8048310 - Mini-Schlitten
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Arbeitshub | 25 mm |
| Baugröße | 25 |
| Hubreserve | 0 mm |
| Reversierspiel | 150 µm |
| Spindeldurchmesser | 6 mm |
| Spindelsteigung | 6 mm/U |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Elektrischer Mini-Schlitten,mit Kugelgewindetrieb |
| Motorart | Schrittmotor,Servomotor |
| Referenzierung | Festanschlag-Block negativ,Festanschlag-Block positiv,Referenzschalter |
| Spindel-Typ | Kugelgewindetrieb |
| Positionserkennung | für Näherungsschalter |
| Max. Beschleunigung | 15 m/s2 |
| Max. Geschwindigkeit | 0.4 m/s |
| Wiederholgenauigkeit | ±0,015 mm |
| Einschaltdauer | 100 % |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Schalldruckpegel | 50 dB(A) |
| Schutzart | IP40 |
| Umgebungstemperatur in °C (Spanne) | 0, 50 |
| Dynamische Tragzahl Festlager | 2810 N |
| Dynamische Tragzahl Linearführung | 1310 N |
| Dynamische Tragzahl Kugelgewindetrieb | 1700 N |
| Max. Kraft Fy | 669 N |
| Max. Kraft Fz | 669 N |
| Max. Moment Mx | 2 Nm |
| Max. Moment My | 2.1 Nm |
| Max. Moment Mz | 2.1 Nm |
| Max. Radialkraft am Antriebsschaft | 30 N |
| Max. Vorschubkraft Fx | 20 N |
| Richtwert Nutzlast, horizontal | 2 kg |
| Richtwert Nutzlast, vertikal | 2 kg |
| Statische Tragzahl Kugelgewindetrieb | 2600 N |
| Statische Tragzahl Linearführung | 2440 N |
| Massenträgheitsmoment JH pro Meter Hub | 0.01507 kgcm2 |
| Massenträgheitsmoment JL pro kg Nutzlast | 0.00912 kgcm2 |
| Massenträgheitsmoment JO | 0.00144 kgcm2 |
| Vorschubkonstante | 6 mm/U |
| Statische Tragzahl Festlager | 1340 N |
| Richtwert Laufleistung | 5000 km |
| Wartungsintervall | Lebensdauerschmierung |
| Bewegte Masse bei 0 mm Hub | 83 g |
| Gewichtszuschlag pro 10 mm Hub | 19 g |
| Grundgewicht bei 0 mm Hub | 176 g |
| Produktgewicht | 223 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 9 g |
| Befestigungsart | mit Innengewinde,mit Zentrierhülse,mit Zubehör,mit Zylinderstift |
| Schnittstellencode Aktuator | V20 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Führung Schlitten | Wälzlagerstahl |
| Werkstoff Führungsschiene | Wälzlagerstahl |
| Werkstoff Gehäuse | Alu-Knetlegierung, eloxiert |
| Werkstoff Jochplatte | Alu-Knetlegierung, eloxiert |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff Schlitten | Alu-Knetlegierung, eloxiert |
| Werkstoff Spindelmutter | Wälzlagerstahl |
| Werkstoff Spindel | Wälzlagerstahl |
| Dokumente |
|
Mini-Schlitten EGSC-BS-KF-25-25-6P Arbeitshub=25 mm, Baugröße=25, Hubreserve=0 mm, Reversierspiel=150 µm, Spindeldurchmesser=6 mm
