Festo

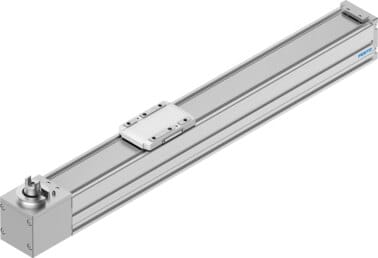

8062768 - Zahnriemenachse
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Antriebsritzel Wirkdurchmesser | 19.1 mm |
| Arbeitshub | 200 mm |
| Baugröße | 45 |
| Hubreserve | 0 mm |
| Zahnriemen-Dehnung | 0.187 % |
| Zahnriemen-Teilung | 2 mm |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Elektromechanische Linearachse,mit Zahnriemen |
| Motorart | Schrittmotor,Servomotor |
| Messprinzip Wegmesssystem | inkremental |
| Max. Beschleunigung | 15 m/s2 |
| Max. Geschwindigkeit | 1.2 m/s |
| Wiederholgenauigkeit | ±0,1 mm |
| Einschaltdauer | 100 % |
| Schutzart | IP40 |
| Umgebungstemperatur in °C (Spanne) | 0, 50 |
| Flächenmomente 2. Grades Iy | 140000 mm4 |
| Flächenmomente 2. Grades Iz | 170000 mm4 |
| Max. Antriebsmoment | 0.716 Nm |
| Max. Kraft Fy | 300 N |
| Max. Kraft Fz | 600 N |
| Max. Leerlauf- Verschiebewiderstand | 7.8 N |
| Max. Moment Mx | 5.5 Nm |
| Max. Moment My | 4.7 Nm |
| Max. Moment Mz | 4.7 Nm |
| Max. Vorschubkraft Fx | 75 N |
| Leerlaufantriebsmoment | 0.075 Nm |
| Torsionsträgheitsmoment It | 8500 mm4 |
| Massenträgheitsmoment JH pro Meter Hub | 0.0281 kgcm2 |
| Massenträgheitsmoment JL pro kg Nutzlast | 0.9119 kgcm2 |
| Massenträgheitsmoment JO | 0.1862 kgcm2 |
| Vorschubkonstante | 60 mm/U |
| Bewegte Masse | 169 g |
| Bewegte Masse bei 0 mm Hub | 169 g |
| Gewicht Schlitten | 55 g |
| Gewichtszuschlag pro 10 mm Hub | 23 g |
| Grundgewicht bei 0 mm Hub | 760 g |
| Produktgewicht | 1219 g |
| Schnittstellencode Aktuator | V32 |
| Werkstoff Abschlussdeckel | Alu-Druckguss, lackiert |
| Werkstoff Profil | Alu-Knetlegierung, eloxiert |
| Werkstoffhinweis | LABS-haltige Stoffe enthalten,RoHS konform |
| Werkstoff Abdeckband | rostfreier Edelbandstahl |
| Werkstoff Antriebsdeckel | Alu-Druckguss, lackiert |
| Werkstoff Führung Schlitten | Vergütungsstahl |
| Werkstoff Führungsschiene | Vergütungsstahl |
| Werkstoff Riemenscheiben | hochlegierter Stahl rostfrei |
| Werkstoff Schlitten | Aluminium-Druckguss |
| Werkstoff Zahnriemen | Polychloroprene mit Glasfaser |
| Dokumente |
|
Zahnriemenachse ELGC-TB-KF-45-200 Antriebsritzel Wirkdurchmesser=19,1 mm, Arbeitshub=200 mm, Baugröße=45, Hubreserve=0 mm, Zahnriemen-Dehnung=0,187 %
