Festo

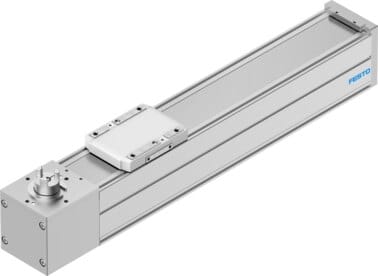

8062786 - Zahnriemenachse
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Antriebsritzel Wirkdurchmesser | 33.42 mm |
| Arbeitshub | 200 mm |
| Baugröße | 80 |
| Hubreserve | 0 mm |
| Zahnriemen-Dehnung | 0.2 % |
| Zahnriemen-Teilung | 3 mm |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Elektromechanische Linearachse,mit Zahnriemen |
| Motorart | Schrittmotor,Servomotor |
| Messprinzip Wegmesssystem | inkremental |
| Max. Beschleunigung | 15 m/s2 |
| Max. Geschwindigkeit | 1.5 m/s |
| Wiederholgenauigkeit | ±0,1 mm |
| Einschaltdauer | 100 % |
| Schutzart | IP40 |
| Umgebungstemperatur in °C (Spanne) | 0, 50 |
| Flächenmomente 2. Grades Iy | 1.37e+006 mm4 |
| Flächenmomente 2. Grades Iz | 1.66e+006 mm4 |
| Max. Antriebsmoment | 4.178 Nm |
| Max. Kraft Fy | 900 N |
| Max. Kraft Fz | 2700 N |
| Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 552 N |
| Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 1104 N |
| Max. Leerlauf- Verschiebewiderstand | 24.7 N |
| Max. Moment Mx | 59.8 Nm |
| Max. Moment My | 56.2 Nm |
| Max. Moment Mz | 56.2 Nm |
| Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 5 Nm |
| My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 4 Nm |
| Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 4 Nm |
| Max. Vorschubkraft Fx | 250 N |
| Leerlaufantriebsmoment | 0.413 Nm |
| Torsionsträgheitsmoment It | 90500 mm4 |
| Massenträgheitsmoment JH pro Meter Hub | 0.1927 kgcm2 |
| Massenträgheitsmoment JL pro kg Nutzlast | 2.793 kgcm2 |
| Massenträgheitsmoment JO | 2.912 kgcm2 |
| Vorschubkonstante | 105 mm/U |
| Bewegte Masse | 901 g |
| Bewegte Masse bei 0 mm Hub | 901 g |
| Gewicht Schlitten | 272 g |
| Gewichtszuschlag pro 10 mm Hub | 73 g |
| Grundgewicht bei 0 mm Hub | 3500 g |
| Produktgewicht | 4956 g |
| Schnittstellencode Aktuator | T46 |
| Werkstoff Abschlussdeckel | Alu-Druckguss, lackiert |
| Werkstoff Profil | Alu-Knetlegierung, eloxiert |
| Werkstoffhinweis | LABS-haltige Stoffe enthalten,RoHS konform |
| Werkstoff Abdeckband | rostfreier Edelbandstahl |
| Werkstoff Antriebsdeckel | Alu-Druckguss, lackiert |
| Werkstoff Führung Schlitten | Vergütungsstahl |
| Werkstoff Führungsschiene | Vergütungsstahl |
| Werkstoff Riemenscheiben | hochlegierter Stahl rostfrei |
| Werkstoff Schlitten | Aluminium-Druckguss |
| Werkstoff Zahnriemen | Polychloroprene mit Glasfaser |
| Dokumente |
|
Zahnriemenachse ELGC-TB-KF-80-200 Antriebsritzel Wirkdurchmesser=33,42 mm, Arbeitshub=200 mm, Baugröße=80, Hubreserve=0 mm, Zahnriemen-Dehnung=0,2 %
