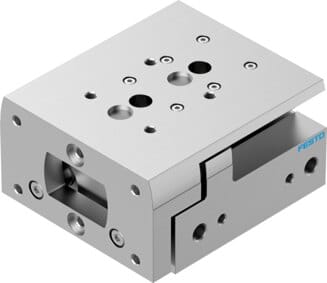

8078875 - Mini-Schlitten
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Hub | 40 mm |
| Kolben-Durchmesser | 25 mm |
| Betriebsart Antriebseinheit | Joch |
| Dämpfung | Elastomerdämpfung, beidseitig, Hub nicht einstellbar |
| Einbaulage | beliebig |
| Führung | Kugelkäfigführung |
| Konstruktiver Aufbau | Doppelkolben,Joch,Kolbenstange,Schlitten |
| Positionserkennung | für Näherungsschalter |
| Betriebsdruck Mpa in MPa (Spanne) | 0.1, 0.8 |
| Betriebsdruck in bar (Spanne) | 1, 8 |
| Betriebsdruck in psi (Spanne) | 14.5, 116 |
| Max. Geschwindigkeit | 0.5 m/s |
| Wiederholgenauigkeit | <= 0,3 mm |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Umgebungstemperatur in °C (Spanne) | -10, 60 |
| Aufprallenergie in den Endlagen | 0.3 J |
| Dämpfungslänge | 1.2 mm |
| Max. Kraft Fy | 1310 N |
| Max. Kraft Fz | 1310 N |
| Max. Moment Mx | 13 Nm |
| Max. Moment My | 12 Nm |
| Max. Moment Mz | 12 Nm |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 495 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 589 N |
| Bewegte Masse | 877 g |
| Produktgewicht | 1743 g |
| Befestigungsart | mit Durchgangsbohrung |
| Pneumatischer Anschluss | G1/8 |
| Werkstoffhinweis | Kupfer- und PTFE-frei,RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | HNBR |
| Werkstoff Führung | POM,TPE-E,hochlegierter Stahl |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Dokumente |
|
Mini-Schlitten DGST-25-40-E1A Hub=40 mm, Kolben-Durchmesser=25 mm, Betriebsart Antriebseinheit=Joch, Dämpfung=Elastomerdämpfung, beidseitig, Hub nicht einstellbar, Einbaulage=beliebig
