Festo

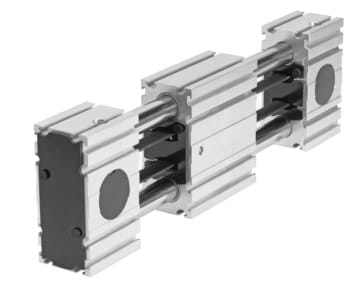

8083776 - Zahnriemenachse
Produkt Information
Hersteller-Artikelname:Zahnriemenachse
Hersteller-Artikelnummer:8083776
Hersteller-Typenschlüssel:ELGR-TB-45-100-0H
Hersteller-Artikelbeschreibung:Zahnriemenachse ELGR-TB-45-100-0H Antriebsritzel Wirkdurchmesser=24,83 mm, Arbeitshub=100 mm, Baugröße=45, Zahnriemen-Dehnung=0,08 %, Zahnriemen-Teilung=3 mm
Bestelleinheit:1 Stück
492,85 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: ELGR-TB-45-100-0H von Festo
| Eigenschaft | Wert |
|---|---|
| Antriebsritzel Wirkdurchmesser | 24.83 mm |
| Arbeitshub | 100 mm |
| Baugröße | 45 |
| Zahnriemen-Dehnung | 0.08 % |
| Zahnriemen-Teilung | 3 mm |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Elektromechanische Linearachse,mit Zahnriemen |
| Motorart | Schrittmotor,Servomotor |
| Max. Beschleunigung | 50 m/s2 |
| Max. Geschwindigkeit in m/s (Spanne) | 1, 3 |
| Wiederholgenauigkeit | ±0,1 mm |
| Einschaltdauer | 100 % |
| Schutzart | IP20 |
| Umgebungstemperatur in °C (Spanne) | -10, 50 |
| Flächenmomente 2. Grades Iy | 15700 mm4 |
| Flächenmomente 2. Grades Iz | 17944 mm4 |
| Max. Antriebsmoment | 1.24 Nm |
| Max. Kraft Fy | 100 N |
| Max. Kraft Fz | 100 N |
| Max. Leerlauf- Verschiebewiderstand | 16.1 N |
| Max. Vorschubkraft Fx | 100 N |
| Leerlaufantriebsmoment | 0.2 Nm |
| Massenträgheitsmoment JH pro Meter Hub | 0.11 kgcm2 |
| Massenträgheitsmoment JL pro kg Nutzlast | 1.54 kgcm2 |
| Vorschubkonstante | 78 mm/U |
| Richtwert Laufleistung | 5000 km |
| Gewichtszuschlag pro 10 mm Hub | 50 g |
| Produktgewicht | 3730 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 0.69 g |
| Werkstoff Profil | Aluminium-Knetlegierung,eloxiert |
| Werkstoffhinweis | LABS-haltige Stoffe enthalten,RoHS konform |
| Werkstoff Antriebsdeckel | Aluminium-Knetlegierung,eloxiert |
| Werkstoff Riemenscheiben | hochlegierter Stahl rostfrei |
| Werkstoff Schlitten | Aluminium-Knetlegierung,eloxiert |
| Werkstoff Zahnriemenklemmkörper | Berylliumbronze |
| Werkstoff Zahnriemen | Polychloroprene mit Glascord und Nylonüberzug |
| Dokumente |
|
Weitere Informationen zu: ELGR-TB-45-100-0H von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 3.73 kg |
| Ursprungsland** | DE |
| Zolltarifnummer | 84799070 |
| RoHS konform | Ja |
| Hersteller | Festo |
