Festo

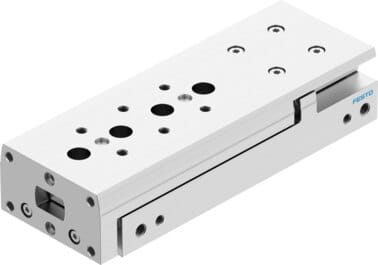

8085121 - Mini-Schlitten
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Hub | 80 mm |
| Justierbarer Endlagenbereich / Länge vorne | 16.7 mm |
| Justierbarer Endlagenbereich / Länge hinten | 15.1 mm |
| Kolben-Durchmesser | 10 mm |
| Betriebsart Antriebseinheit | Joch |
| Dämpfung | P: elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Doppelkolben,Joch,Kolbenstange,Schlitten |
| Positionserkennung | für Näherungsschalter |
| Betriebsdruck Mpa in MPa (Spanne) | 0.1, 0.8 |
| Betriebsdruck in bar (Spanne) | 1, 8 |
| Betriebsdruck in psi (Spanne) | 14.5, 116 |
| Max. Geschwindigkeit | 0.8 m/s |
| Wiederholgenauigkeit | <= 0,3 mm |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Umgebungstemperatur in °C (Spanne) | -10, 60 |
| Aufprallenergie in den Endlagen | 0.08 J |
| Dämpfungslänge | 1.5 mm |
| Max. Kraft Fy | 520 N |
| Max. Kraft Fz | 520 N |
| Max. Moment Mx | 6 Nm |
| Max. Moment My | 5 Nm |
| Max. Moment Mz | 5 Nm |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 79 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 94 N |
| Bewegte Masse | 251.7 g |
| Produktgewicht | 519.4 g |
| Befestigungsart | mit Durchgangsbohrung |
| Pneumatischer Anschluss | M5 |
| Werkstoffhinweis | Kupfer- und PTFE-frei,RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | HNBR |
| Werkstoff Führung | POM,TPE-E,hochlegierter Stahl |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Dokumente |
|
Mini-Schlitten DGST-10-80-PA Hub=80 mm, Justierbarer Endlagenbereich / Länge vorne=16,7 mm, Justierbarer Endlagenbereich / Länge hinten=15,1 mm, Kolben-Durchmesser=10 mm, Betriebsart Antriebseinheit=Joch
