Festo

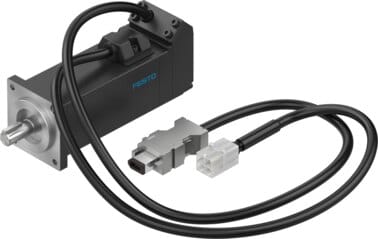

8097169 - Servomotor
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Umgebungstemperatur in °C (Spanne) | -15, 40 |
| Hinweis zur Umgebungstemperatur | bis 60°C mit Derating -1,5%/°C |
| Max. Aufstellhöhe | 4000 m |
| Hinweis zur max. Aufstellhöhe | ab 1.000 m nur mit Derating von -1,0% pro 100 m |
| Lagertemperatur in °C (Spanne) | -20, 55 |
| Relative Luftfeuchtigkeit | 0 - 90 % |
| Entspricht Norm | IEC 60034 |
| Wärmeklasse nach EN 60034-1 | F |
| Max. Wicklungstemperatur | 155 °C |
| Bemessungsklasse nach EN 60034-1 | S1 |
| Temperaturüberwachung | Digitale Motortemperaturübertragung per Nikon A-Format |
| Motorbauform nach EN 60034-7 | IM B5,IM V1,IM V3 |
| Einbaulage | beliebig |
| Schutzart | IP65 |
| Hinweis zur Schutzart | IP40 Motorwelle ohne RWDR,IP54 Motorwelle mit RWDR,IP65 Motorgehäuse ohne Anschluss |
| Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955 | N |
| Wuchtgüte | G 2,5 |
| Lebensdauer Lager bei Nennbedingungen | 20000 h |
| Wellenausführung Passfeder | DIN 6885,A 3 x 3 x 12 |
| Elektrischer Anschluss 1, Anschlussart | Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | Anschlussbild RE |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 6 |
| Verschmutzungsgrad | 2 |
| Werkstoffhinweis | RoHS konform |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Zulassung | c UL us - Recognized (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie,nach EU-Niederspannungs-Richtlinie,nach EU-RoHS-RL |
| Zertifikat ausstellende Stelle | UL E342973 |
| Nennbetriebsspannung DC | 300 V |
| Nennspannung DC | 300 V |
| Wicklungsschaltart | Stern innen |
| Polpaarzahl | 5 |
| Stillstandsdrehmoment | 0.352 Nm |
| Nenndrehmoment | 0.32 Nm |
| Spitzendrehmoment | 0.96 Nm |
| Nenndrehzahl | 3000 1/min |
| Max. Drehzahl | 6000 1/min |
| Max. mechanische Drehzahl | 10000 1/min |
| Nennleistung Motor | 100 W |
| Dauerstillstandsstrom | 1.43 A |
| Nennstrom Motor | 1.3 A |
| Spitzenstrom | 3.9 A |
| Motorkonstante | 0.268 Nm/A |
| Spannungskonstante Phase-Phase | 16.2 mVmin |
| Wicklungswiderstand Phase-Phase | 7.9 Ohm |
| Wicklungsinduktivität Phase-Phase | 10.5 mH |
| Elektrische Zeitkonstante | 1.33 ms |
| Messflansch | 175x200x10 Aluminium |
| Gesamtabtriebsträgheitsmoment | 0.059 kgcm2 |
| Produktgewicht | 570 g |
| Zulässige axiale Wellenbelastung | 60 N |
| Zulässige radiale Wellenbelastung | 120 N |
| Rotorlagegeber | Encoder absolut multi turn |
| Rotorlagegeber Herstellerbezeichnung | MAR-MX50AHN00 |
| Rotorlagegeber absolut erfassbare Umdrehungen | 65536 |
| Rotorlagegeber Schnittstelle | Nikon A-Format |
| Rotorlagegeber Messprinzip | optisch |
| Rotorlagegeber Betriebsspannung DC | 5 V |
| Rotorlagegeber Betriebsspannungsbereich DC in V (Spanne) | 4.75, 5.25 |
| Rotorlagegeber Positionswerte pro Umdrehung | 1.04858e+006 |
| Rotorlagegeber Auflösung | 20 Bit |
| Rotorlagegeber Systemgenauigkeit Winkelmessung in arcsec (Spanne) | -120, 120 |
| Dokumente |
|
Servomotor EMMB-AS-40-01-K-S30M Umgebungstemperatur=-15 - 40 °C, Hinweis zur Umgebungstemperatur=bis 60°C mit Derating -1,5%/°C, Max. Aufstellhöhe=4000 m, Hinweis zur max. Aufstellhöhe=ab 1.000 m nur mit Derating von -1,0% pro 100 m, Lagertemperatur=-20 - 55 °C
