Festo

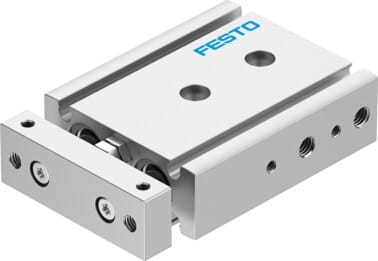

8100554 - Doppelkolbenzylinder
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Hub | 10 mm |
| Justierbarer Endlagenbereich/Länge | 10 mm |
| Kolben-Durchmesser | 10 mm |
| Betriebsart Antriebseinheit | Joch |
| Dämpfung | P: elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Führung | Gleitführung |
| Konstruktiver Aufbau | Führung |
| Positionserkennung | für Näherungsschalter |
| Betriebsdruck Mpa in MPa (Spanne) | 0.15, 0.8 |
| Betriebsdruck in bar (Spanne) | 1.5, 8 |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Umgebungstemperatur in °C (Spanne) | -10, 80 |
| Aufprallenergie in den Endlagen | 0.08 J |
| Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs | 6.3 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 60 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 94 N |
| Bewegte Masse | 135 g |
| Produktgewicht | 135 g |
| Pneumatischer Anschluss | M5 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | HNBR |
| Werkstoff Gehäuse | Alu-Knetlegierung, eloxiert |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Dokumente |
|
Doppelkolbenzylinder DGTZ-GF-10-10-P-A Hub=10 mm, Justierbarer Endlagenbereich/Länge=10 mm, Kolben-Durchmesser=10 mm, Betriebsart Antriebseinheit=Joch, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig
