Festo

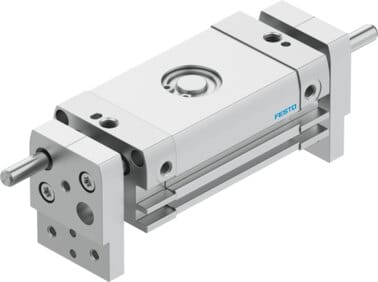

8112215 - Parallelgreifer
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Baugröße | 10 |
| Gesamthub | 60 mm |
| Hub pro Greifbacken | 30 mm |
| Max. Austauschgenauigkeit | <= 0,2 mm mm |
| Max. Greifbackenwinkelspiel ax,ay | <= 0,22 deg deg |
| Max. Greifbackenspiel Sz | <= 0,064 mm mm |
| Rotationssymmetrie | <= 0,2 mm mm |
| Wiederholgenauigkeit Greifer | <= 0,03 mm mm |
| Anzahl Greifbacken | 2 |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Dämpfung | P: elastische Dämpfungsringe/-platten beidseitig |
| Greiferfunktion | Parallel |
| Konstruktiver Aufbau | Zahnstange/Ritzel |
| Führung | Gleitführung |
| Positionserkennung | für Näherungsschalter |
| Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) öffnen | 31 N |
| Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) schließen | 24 N |
| Betriebsdruck Mpa in MPa (Spanne) | 0.25, 0.8 |
| Betriebsdruck in bar (Spanne) | 2.5, 8 |
| Betriebsdruck in psi (Spanne) | 36.25, 116 |
| Max. Arbeitsfrequenz Greifer | <= 1,5 Hz Hz |
| Min. Öffnungszeit bei 0,6 MPa (6 bar, 87 psi) | 110 ms |
| Min. Schließzeit bei 0,6 MPa (6 bar, 87 psi) | 174 ms |
| Max. Masse pro externem Greiffinger | 54 g |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Umgebungstemperatur in °C (Spanne) | -10, 60 |
| Greifkraft pro Greifbacken bei 0,6 MPa (6 bar, 87 psi) öffnen | 15.5 N |
| Greifkraft pro Greifbacken bei 0,6 MPa (6 bar, 87 psi) schließen | 12 N |
| Massenträgheitsmoment in kgcm2 (Spanne) | 4.8, 9.6 |
| Max. Kraft am Greifbacken Fz statisch | 40 N |
| Max. Moment am Greifbacken Mx statisch | 0.5 Nm |
| Max. Moment am Greifbacken My statisch | 0.5 Nm |
| Max. Moment am Greifbacken Mz statisch | 0.5 Nm |
| Wartungsintervall | Lebensdauerschmierung |
| Produktgewicht | 377 g |
| Befestigungsart | mit Durchgangsbohrung,wahlweise:,Direktbefestigung über Gewinde |
| Pneumatischer Anschluss | M5 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Abdeckkappe | Alu-Knetlegierung, eloxiert |
| Werkstoff Deckel | Alu-Knetlegierung, eloxiert |
| Werkstoff Endplatte | Alu-Knetlegierung, eloxiert |
| Werkstoff Gehäuse | Alu-Knetlegierung, eloxiert |
| Werkstoff Greifbacken | Alu-Knetlegierung, eloxiert |
| Werkstoff Kolbendichtung | TPE-U(PU) |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff O-Ring | NBR |
| Werkstoff Schrauben | Stahl, verzinkt |
| Werkstoff Zahnstange | hochlegierter Stahl rostfrei |
| Werkstoff Zahnrad | Sinterbronze |
| Dokumente |
|
Parallelgreifer DHPL-10-60-P-A Baugröße=10, Gesamthub=60 mm, Hub pro Greifbacken=30 mm, Max. Austauschgenauigkeit=<= 0,2 mm, Max. Greifbackenwinkelspiel ax,ay=<= 0,22 deg
