Festo

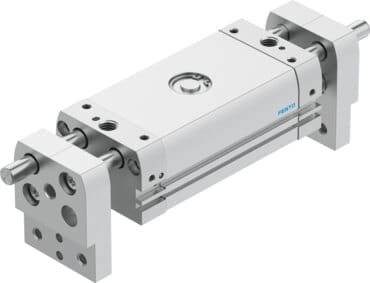

8112221 - Parallelgreifer
Produkt Information
Hersteller-Artikelname:Parallelgreifer
Hersteller-Artikelnummer:8112221
Hersteller-Typenschlüssel:DHPL-25-120-P-A
Hersteller-Artikelbeschreibung:Parallelgreifer DHPL-25-120-P-A Baugröße=25, Gesamthub=120 mm, Hub pro Greifbacken=60 mm, Max. Austauschgenauigkeit=<= 0,2 mm, Max. Greifbackenwinkelspiel ax,ay=<= 0,13 deg
Bestelleinheit:1 Stück
444,23 €
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Lieferzeit wird geprüft
Anzahl
Fragen? +49 (0)40 85 180 180 oder via E-Mail: sales@flixpart.de
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Eigenschaften zu: DHPL-25-120-P-A von Festo
| Eigenschaft | Wert |
|---|---|
| Baugröße | 25 |
| Gesamthub | 120 mm |
| Hub pro Greifbacken | 60 mm |
| Max. Austauschgenauigkeit | <= 0,2 mm mm |
| Max. Greifbackenwinkelspiel ax,ay | <= 0,13 deg deg |
| Max. Greifbackenspiel Sz | <= 0,064 mm mm |
| Rotationssymmetrie | <= 0,2 mm mm |
| Wiederholgenauigkeit Greifer | <= 0,03 mm mm |
| Anzahl Greifbacken | 2 |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Dämpfung | P: elastische Dämpfungsringe/-platten beidseitig |
| Greiferfunktion | Parallel |
| Konstruktiver Aufbau | Zahnstange/Ritzel |
| Führung | Gleitführung |
| Positionserkennung | für Näherungsschalter |
| Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) öffnen | 237 N |
| Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) schließen | 193 N |
| Betriebsdruck Mpa in MPa (Spanne) | 0.15, 0.8 |
| Betriebsdruck in bar (Spanne) | 1.5, 8 |
| Betriebsdruck in psi (Spanne) | 21.75, 116 |
| Max. Arbeitsfrequenz Greifer | <= 1,5 Hz Hz |
| Min. Öffnungszeit bei 0,6 MPa (6 bar, 87 psi) | 201 ms |
| Min. Schließzeit bei 0,6 MPa (6 bar, 87 psi) | 274 ms |
| Max. Masse pro externem Greiffinger | 305 g |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Umgebungstemperatur in °C (Spanne) | -10, 60 |
| Greifkraft pro Greifbacken bei 0,6 MPa (6 bar, 87 psi) öffnen | 118.5 N |
| Greifkraft pro Greifbacken bei 0,6 MPa (6 bar, 87 psi) schließen | 96.5 N |
| Massenträgheitsmoment in kgcm2 (Spanne) | 118.1, 258.9 |
| Max. Kraft am Greifbacken Fz statisch | 320 N |
| Max. Moment am Greifbacken Mx statisch | 6.5 Nm |
| Max. Moment am Greifbacken My statisch | 6.5 Nm |
| Max. Moment am Greifbacken Mz statisch | 6.5 Nm |
| Wartungsintervall | Lebensdauerschmierung |
| Produktgewicht | 2297 g |
| Befestigungsart | mit Durchgangsbohrung,wahlweise:,Direktbefestigung über Gewinde |
| Pneumatischer Anschluss | M5 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Abdeckkappe | Alu-Knetlegierung, eloxiert |
| Werkstoff Deckel | Alu-Knetlegierung, eloxiert |
| Werkstoff Endplatte | Alu-Knetlegierung, eloxiert |
| Werkstoff Gehäuse | Alu-Knetlegierung, eloxiert |
| Werkstoff Greifbacken | Alu-Knetlegierung, eloxiert |
| Werkstoff Kolbendichtung | TPE-U(PU) |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff O-Ring | NBR |
| Werkstoff Schrauben | Stahl, verzinkt |
| Werkstoff Zahnstange | hochlegierter Stahl rostfrei |
| Werkstoff Zahnrad | Sinterbronze |
| Dokumente |
|
Weitere Informationen zu: DHPL-25-120-P-A von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | 2.297 kg |
| Ursprungsland** | CN |
| Zolltarifnummer | 84798997 |
| RoHS konform | Ja |
| Hersteller | Festo |
