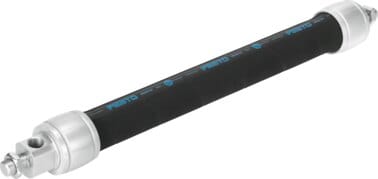

8114530 - Fluidic Muscle
Produkt Information
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Sie haben Fragen?
| Baugröße | 40 |
| Durchmesseraufweitung bei max. Kontraktion | 80 mm |
| Hub in mm (Spanne) | 0, 2250 |
| Max. Kontraktion | 25 % der Nennlänge |
| Max. Vorreckung | 5 % der Nennlänge |
| Nennlänge | 120 mm |
| Wiederholgenauigkeit | <= 1 % der Nennlänge, zyklisch |
| Zulässige Parallelitätstoleranz | ±0,5 % bis 400 mm Nennlänge |
| Zulässige Winkeltoleranz | <= 1 deg deg |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Kontraktionsmembran |
| Betriebsdruck Mpa in MPa (Spanne) | 0, 0.6 |
| Betriebsdruck in bar (Spanne) | 0, 6 |
| Funktionsweise | einfachwirkend,ziehend |
| Zulassung | TÜV |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:-:-] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Umgebungstemperatur in °C (Spanne) | -5, 60 |
| Max. Zulast frei hängend | 250 kg |
| Theoretische Kraft Fluidic Muscle bei maximalem Betriebsdruck | 6000 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi) | 6000 N |
| Pneumatischer Anschluss | G3/8 |
| Werkstoffhinweis | LABS-haltige Stoffe enthalten,Kupfer- und PTFE-frei,RoHS konform |
| Werkstoff Flansch | Aluminium-Knetlegierung,farblos eloxiert |
| Werkstoff Hülse | Aluminium-Knetlegierung,farblos eloxiert |
| Werkstoff Membran | AR,CR |
| Werkstoff Mutter | Stahl,verzinkt |
| Dokumente |
|
Fluidic Muscle DMSP-40-120N-RM-CM Baugröße=40, Durchmesseraufweitung bei max. Kontraktion=80 mm, Hub=0 - 2250 mm, Max. Kontraktion=25 % der Nennlänge, Max. Vorreckung=5 % der Nennlänge
