Festo

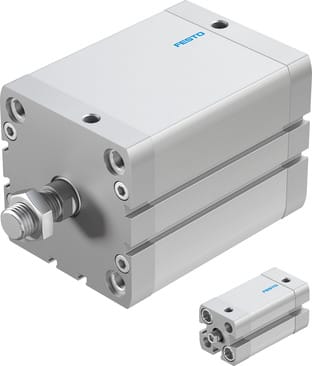

536250 - Kompaktzylinder
Produkt Information
Hersteller-Artikelname:Kompaktzylinder
Hersteller-Artikelnummer:536250
Hersteller-Typenschlüssel:ADN-25-275-A-P-A
Hersteller-Artikelbeschreibung:EX-Schutzzulassung (ATEX)
Metalle mit Kupfer, Zink oder Nickel als Hauptbestandteil sind ausgeschlossen von der Verwendung. Ausnahmen sind Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen.
Erhöhte Laufleistung
Verlängertes Kolbenstangen-Außengewinde
Sondergewinde an der Kolbenstange
Verlängerte Kolbenstange
Mit Verdrehsicherung
Hoher Korrosionsschutz
Staubschutz
Verstärkte Kolbenstange
Konstante langsame Bewegung
Reibungsarm
Durchgehende Kolbenstange
Durchgehende, hohle Kolbenstange
Warmfeste Dichtungen max. 120 °C
Typenschild gelasert
Temperaturbereich -40 bis + 80 °C
einseitige Kolbenstange
Bestelleinheit:1 Stück
Preis auf Anfrage
je Bestelleinheit exkl. MwSt
|Versandkosten werden im Warenkorb berechnet
Große Bedarfe von mehr als 10.000 € pro Jahr? Sonderkonditionen anfragen
Versand ausschließlich innerhalb der Europäischen Union
Mo. bis Fr. 08:00 - 18:00 Uhr telefonisch erreichbar
Service benötigt? Erfahren Sie alles über unsere Services hier
Powered by LIPPOLD: Ihr Familienunternehmen seit 90 Jahren, an 6 Standorten
Sie haben Fragen, Anmerkungen oder wollen dieses Produkt kaufen? Kontaktieren Sie uns!
Eigenschaften zu: ADN-25-275-A-P-A von Festo
| Eigenschaft | Wert |
|---|---|
| Produktlinie | Festo Konfigurierbare Artikel |
| Kategorielevel 1 | Fabrikautomation |
| Kategorielevel 2 | Antriebe & Aktuatoren |
| Kategorielevel 3 | Pneumatische Zylinder |
| Kategorielevel 4 | Kolbenstangenzylinder |
| Kategorielevel 5 | Kompaktzylinder, Kurzhubzylinder, Flachzylinder |
| Kategorielevel 6 | ADN |
| Kategorielevel 7 | ADN-25- - |
| Hub | 1 mm ... 300 mm |
| Kolben-Ø | 25 mm |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig selbsteinstellende pneumatische Endlagendämpfung |
| Einbaulage | beliebig |
| Entspricht Norm | ISO 21287 |
| Konstruktiver Aufbau | Kolben Kolbenstange Profilrohr |
| Positionserkennung | für Näherungsschalter |
| Varianten | EX-Schutzzulassung (ATEX) Metalle mit Kupfer, Zink oder Nickel als Hauptbestandteil sind ausgeschlossen von der Verwendung. Ausnahmen sind Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen. Erhöhte Laufleistung Verlängertes Kolbenstangen-Außengewinde Sondergewinde an der Kolbenstange Verlängerte Kolbenstange Mit Verdrehsicherung Hoher Korrosionsschutz Staubschutz Verstärkte Kolbenstange Konstante langsame Bewegung Reibungsarm Durchgehende Kolbenstange Durchgehende, hohle Kolbenstange Warmfeste Dichtungen max. 120 °C Typenschild gelasert Temperaturbereich -40 bis + 80 °C einseitige Kolbenstange |
| Betriebsdruck | 0.6 bar ... 10 bar |
| Funktionsweise | doppeltwirkend |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Ex-Schutz-Richtlinie (ATEX) |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK EX Vorschriften |
| Explosionsschutz | Zone 1 (ATEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 22 (ATEX) |
| ATEX-Kategorie Gas | II 2G |
| ATEX-Kategorie Staub | II 2D |
| Ex-Zündschutzart Gas | Ex h IIC T4 Gb |
| Ex-Zündschutzart Staub | Ex h IIIC T120°C Db |
| Ex-Umgebungstemperatur | -20°C <= Ta <= +60°C |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung 2 - mäßige Korrosionsbeanspruchung 3 - starke Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L VDMA24364-Zone III |
| Eignung zur Produktion von Li-Ionen Batterien | Metalle mit mehr als 1% Massenanteil Kupfer, Zink oder Nickel sind ausgeschlossen von der Verwendung. Ausgenommen sind Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen |
| Umgebungstemperatur | -40 °C ... 120 °C |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 247 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 247 N ... 295 N |
| Bewegte Masse bei 0 mm Hub | 50 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 6 g |
| Grundgewicht bei 0 mm Hub | 156 g |
| Gewichtszuschlag pro 10 mm Hub | 23 g |
| Befestigungsart | wahlweise: mit Durchgangsbohrung mit Innengewinde mit Zubehör |
| Pneumatischer Anschluss | M5 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Bundschrauben | Stahl |
| Werkstoff Deckel | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Kolbenstange | hochlegierter Stahl |
| Werkstoff Zylinderrohr | Aluminium-Knetlegierung, gleiteloxiert |
| Dokumente |
|
Weitere Informationen zu: ADN-25-275-A-P-A von Festo
| Eigenschaft | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | Auf Anfrage |
| Ursprungsland** | Auf Anfrage |
| Zolltarifnummer | Auf Anfrage |
| RoHS konform | Ja |
| Hersteller | Festo |
