Hydraulikmotoren

Einführung in den Hydraulikmotor: Funktionsweise und Haupttypen

Ein Hydraulikmotor spielt eine entscheidende Rolle in vielen Industrien und Anwendungen. Er wandelt die hydraulische Energie, die durch Druck und Flüssigkeitsvolumen bereitgestellt wird, in mechanische Energie um. In diesem Beitrag erklären wir die Funktionsweise vom Hydraulikmotor und stellen die Haupttypen vor: Axialkolbenmotoren, Außenzahnradmotoren, Radialkolbenmotoren, Orbitalmotoren, Lenkorbitrole und Flügelzellenmotoren. Unser Ziel ist es, Ihnen einen leicht verständlichen und dennoch professionellen Überblick über dieses wichtige Thema zu geben.

Funktionsweise vom Hydraulikmotor:

Ein Hydraulikmotor ist ein Antriebselement, das in hydraulischen Systemen eingesetzt wird. Er wandelt die Energie von Druck und Flüssigkeitsvolumen in Drehmoment und Drehzahl um, die zur Antriebswelle übertragen werden. In einem hydraulischen System zirkuliert eine Flüssigkeit, meist Öl, unter Druck durch verschiedene Komponenten. Die Druckenergie wird durch eine Pumpe erzeugt und an den Motor weitergeleitet. Der Motor setzt diese Energie in mechanische Arbeit um, um Maschinen und Geräte zu bewegen.

Haupttypen vom Hydraulikmotor:

1. Axialkolbenmotoren: Axialkolbenmotoren sind effizient und eignen sich für hohe Drücke und Drehzahlen. Sie bestehen aus mehreren Kolben, die parallel zur Antriebswelle angeordnet sind. Die hydraulische Flüssigkeit wird in die Zylinder geleitet und drückt die Kolben in einer bestimmten Reihenfolge heraus. Die Bewegung der Kolben wird durch eine Schrägscheibe in eine Drehbewegung umgewandelt, die auf die Antriebswelle übertragen wird.
2. Außenzahnradmotoren: Außenzahnradmotoren sind eine gängige Art des Hydraulikmotor. Sie bestehen aus zwei Zahnrädern, die in einem Gehäuse miteinander kämmen. Die hydraulische Flüssigkeit wird in den Raum zwischen den Zähnen gepresst, wodurch die Zahnräder gegeneinander gedrückt werden und sich drehen. Diese Drehung wird auf die Antriebswelle übertragen, die die mechanische Energie liefert.
3. Radialkolbenmotoren: Radialkolbenmotoren sind für hohe Drehmomente und geringe Drehzahlen geeignet. Sie bestehen aus mehreren Kolben, die radial um die Antriebswelle angeordnet sind. Die hydraulische Flüssigkeit drückt die Kolben in einer bestimmten Reihenfolge heraus, wodurch die Antriebswelle in eine Drehbewegung versetzt wird.
4. Orbitalmotoren: Orbitalmotoren sind für ihre kompakte Bauweise und hohe Leistungsdichte bekannt. Sie bestehen aus einem Innen- und einem Außengerotor, die in einem Gehäuse miteinander kämmen. Die hydraulische Flüssigkeit wird in die Zwischenräume zwischen den Rotoren geleitet und drückt diese gegeneinander, wodurch sie sich drehen. Die Drehbewegung wird über ein Ausgangslager auf die Antriebswelle übertragen.
5. Lenkorbitrole: Lenkorbitrole sind eine spezielle Art des Hydraulikmotor, die häufig in Lenksystemen von Fahrzeugen und Maschinen eingesetzt werden. Sie sind eine Kombination aus einem Orbitalmotor und einem Lenkventil. Die hydraulische Flüssigkeit wird durch das Lenkventil in den Motor geleitet, um die Drehgeschwindigkeit und -richtung der Antriebswelle zu steuern. Dies ermöglicht eine präzise und reaktionsschnelle Lenkung.
6. Flügelzellenmotoren: Flügelzellenmotoren sind eine weitere Art des Hydraulikmotor, die sich durch ihre Laufruhe und geringe Geräuschentwicklung auszeichnen. Sie bestehen aus einer zentralen Welle und mehreren Flügeln, die in einem zylindrischen Gehäuse angeordnet sind. Die hydraulische Flüssigkeit wird in die Kammern zwischen den Flügeln gepresst und drückt sie gegen das Gehäuse. Die Flügel folgen einer elliptischen Bahn, wodurch die zentrale Welle in eine Drehbewegung versetzt wird.

Der Hydraulikmotor ist ein wichtiger Bestandteil vieler Industrie- und Maschinenanwendungen. Die verschiedenen Typen des Hydraulikmotor, wie Axialkolbenmotoren, Außenzahnradmotoren, Radialkolbenmotoren, Orbitalmotoren, Lenkorbitrole und Flügelzellenmotoren, haben unterschiedliche Eigenschaften und eignen sich für verschiedene Anforderungen. Ein grundlegendes Verständnis der Funktionsweise und der Haupttypen von Hydraulikmotoren hilft Ihnen dabei, den richtigen Motor für Ihre Anwendung auszuwählen und eine effiziente und zuverlässige Leistung sicherzustellen.

Anwendungen und Branchen von Hydraulikmotoren

Ein Hydraulikmotor ist äußerst vielseitig und findet in einer Vielzahl von Anwendungen und Branchen Verwendung. Er ist für seine hohe Leistung, Effizienz und Zuverlässigkeit bekannt und eignet sich daher für den Einsatz in anspruchsvollen Umgebungen. In diesem Abschnitt werfen wir einen Blick auf typische Anwendungen vom Hydraulikmotor und die Branchen, in denen er häufig eingesetzt wird, wie zum Beispiel im Bauwesen, in der Landwirtschaft und in der Fertigung.

Typische Anwendungen vom Hydraulikmotor:

Maschinen

Ein Hydraulikmotor wird in einer Vielzahl von Maschinen eingesetzt, um Bewegung und Kraftübertragung zu ermöglichen. Dazu gehören beispielsweise Bagger, Krane, Gabelstapler und Pressen, bei denen der Hydraulikmotor zur Steuerung der Bewegung und zum Heben von Lasten verwendet wird.

Fahrzeuge

In vielen Fahrzeugen, insbesondere in Nutzfahrzeugen und Off-Highway-Fahrzeugen, werden Hydraulikmotoren zur Steuerung von Antrieb und Lenkung eingesetzt. Beispiele hierfür sind Traktoren, Radlader, Muldenkipper und Straßenwalzen.

Industrieanlagen

Hydraulikmotoren sind ein wesentlicher Bestandteil zahlreicher Industrieanlagen, bei denen präzise Steuerung und hohe Leistung erforderlich sind. Sie werden beispielsweise in Hydraulikpressen, Spritzgießmaschinen, Materialtransportanlagen und automatisierten Fertigungslinien eingesetzt.

Branchen, in denen ein Hydraulikmotor häufig eingesetzt wird:

Bauwesen

Im Bauwesen sind Hydraulikmotoren unverzichtbar, da sie den Betrieb von Baumaschinen wie Baggern, Kränen, Betonpumpen und Planierraupen ermöglichen. Sie sorgen für präzise Steuerung und hohe Leistung bei anspruchsvollen Bauarbeiten.

Landwirtschaft

In der Landwirtschaft werden Hydraulikmotoren in einer Vielzahl von landwirtschaftlichen Maschinen und Geräten eingesetzt, wie zum Beispiel Traktoren, Mähdrescher, Ballenpressen und Bewässerungssystemen. Sie tragen zur Effizienz und Produktivität in der modernen Landwirtschaft bei.

Fertigung

Hydraulikmotoren sind ein wichtiger Bestandteil von Fertigungsprozessen in verschiedenen Industriezweigen. Sie werden in Spritzgießmaschinen, Stanzpressen, Fördersystemen und anderen Fertigungsanlagen eingesetzt, um präzise Bewegung und hohe Leistung zu gewährleisten.

Marine

In der Schifffahrt und Offshore-Industrie werden Hydraulikmotoren für eine Vielzahl von Anwendungen eingesetzt, wie zum Beispiel zur Steuerung von Schiffskranen, Ankerwinden, Schleusentoren und Stabilisierungssystemen.

Bergbau

Im Bergbau sind Hydraulikmotoren für den Betrieb von Bohr- und Abbaumaschinen, Tunnelbaumaschinen und Pumpsystemen von entscheidender Bedeutung. Sie bieten die notwendige Leistung und Zuverlässigkeit für den Betrieb in extremen Bedingungen.

Öl- und Gasindustrie

In der Öl- und Gasindustrie werden Hydraulikmotoren für den Betrieb von Bohrgeräten, Pumpsystemen, Ventilantrieben und anderen spezialisierten Anlagen eingesetzt. Sie sind für ihre hohe Leistung und Zuverlässigkeit in anspruchsvollen Umgebungen bekannt.

Hydraulikmotoren sind in vielen Anwendungen und Branchen unverzichtbar, da sie eine hohe Leistung, Effizienz und Zuverlässigkeit bieten. Von Maschinen und Fahrzeugen bis hin zu Industrieanlagen sind sie ein wesentlicher Bestandteil moderner Technologien und tragen zur Steigerung von Produktivität und Wirtschaftlichkeit bei. Durch ein grundlegendes Verständnis der Funktionsweise und der Haupttypen von Hydraulikmotoren können Sie den richtigen Motor für Ihre Anwendung auswählen und eine effiziente und zuverlässige Leistung sicherstellen.

Hydraulikmotor: Produktauswahl und technische Daten

Die richtige Auswahl eines Hydraulikmotor ist entscheidend, um in verschiedenen Anwendungen und Branchen eine effiziente und zuverlässige Leistung zu erzielen. Bei der Auswahl von Produkten und dem Vergleich technischer Daten sollten wichtige Kriterien beachtet werden, wie die Leistung, das Drehmoment, die Drehzahl und der Typ des Hydraulikmotor. Im Folgenden erhalten Sie grundlegende Informationen und Empfehlungen, um den passenden Hydraulikmotor auszuwählen.

Auswahlkriterien für Hydraulikmotoren:

1. Leistung: Die Leistung eines Hydraulikmotor ist ein entscheidender Faktor, da sie die Energie bestimmt, die der Motor in einer bestimmten Zeit umsetzen kann. Die Leistung wird üblicherweise in Watt (W) oder Kilowatt (kW) angegeben. Je höher die Leistung, desto größer ist die Energie, die der Motor aufbringen kann.
2. Drehmoment: Das Drehmoment ist die Kraft, die ein Hydraulikmotor auf die Motorwelle ausübt, um eine Drehbewegung zu erzeugen. Es wird in Newtonmeter (Nm) angegeben. Ein höheres Drehmoment bedeutet, dass der Motor mehr Kraft aufwenden kann, um eine bestimmte Last zu bewegen.
3. Drehzahl: Die Drehzahl eines Hydraulikmotor, auch Umdrehungen pro Minute (U/min) genannt, gibt an, wie schnell die Motorwelle rotiert. Je höher die Drehzahl, desto schneller kann der Motor arbeiten. Hydraulikmotoren können als Schnellläufer oder Langsamläufer kategorisiert werden, abhängig von ihrer maximalen Drehzahl.

Technische Daten und Spezifikationen der verschiedenen Hydraulikmotormodelle:

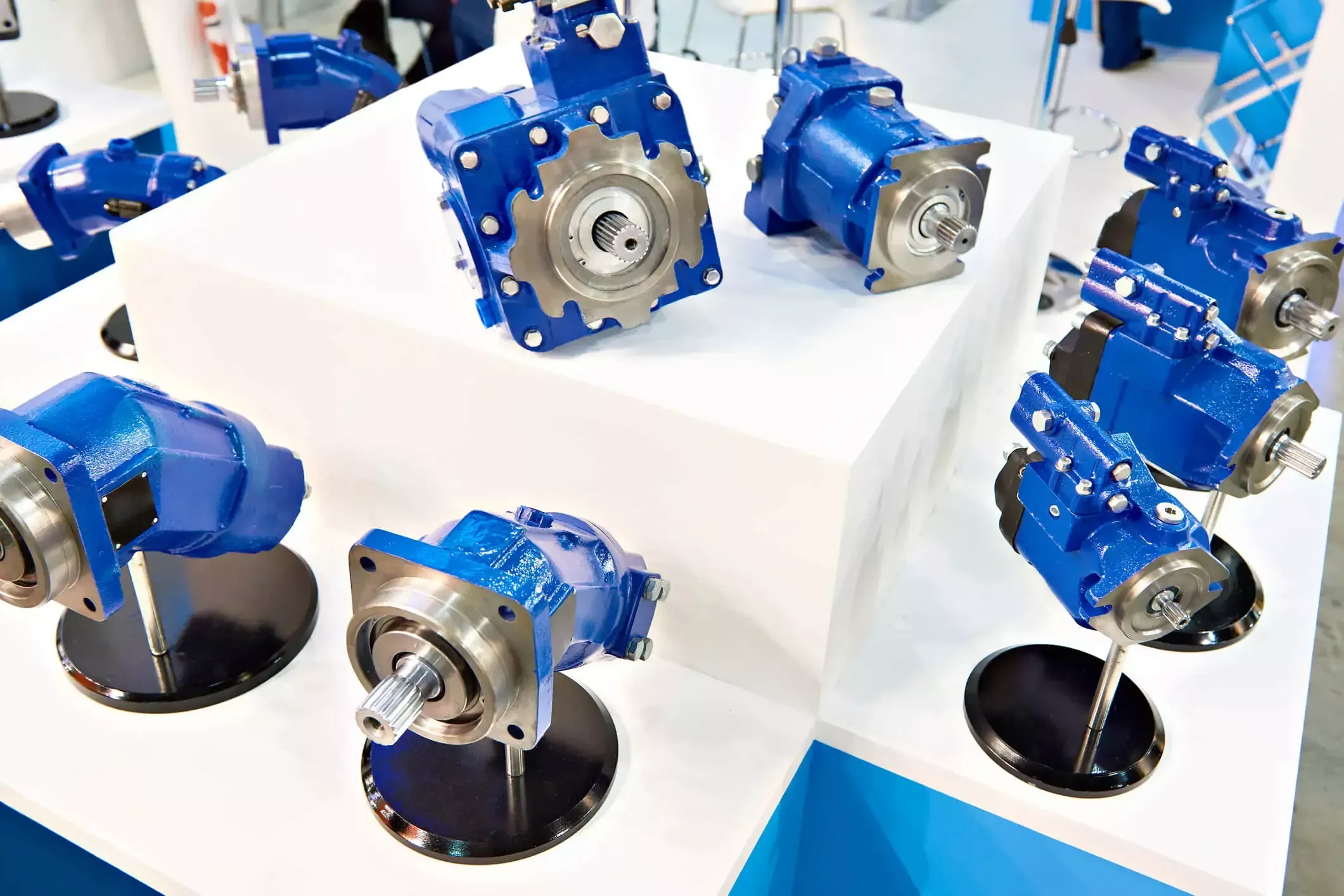

Axialkolbenmotoren: Axialkolbenmotoren sind leistungsstarke Hydraulikmotoren, die sich durch eine hohe Leistungsdichte und einen hohen Wirkungsgrad auszeichnen. Sie sind in Schrägscheiben- und Schrägachsenbauweise erhältlich. Technische Daten können variieren, typische Spezifikationen sind jedoch:

• Leistung: 20 kW bis 500 kW
• Drehmoment: 50 Nm bis 2.500 Nm
• Drehzahl: bis zu 8.000 U/min
• Druck: bis zu 420 bar

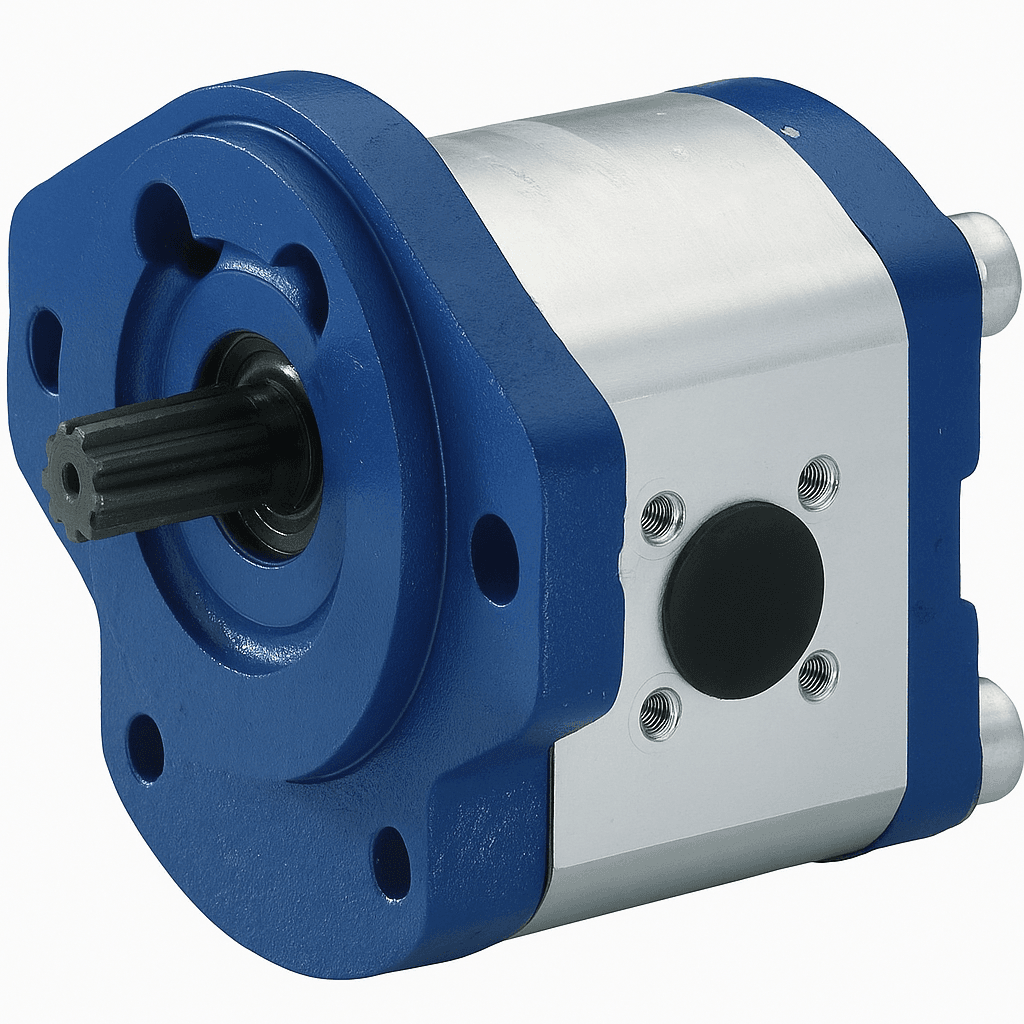

Außenzahnradmotoren: Außenzahnradmotoren sind einfach aufgebaut und bieten eine kostengünstige Lösung für viele Anwendungen. Sie eignen sich besonders für den Dauerbetrieb. Typische Spezifikationen sind:

• Leistung: 1 kW bis 100 kW
• Drehmoment: 5 Nm bis 500 Nm
• Drehzahl: bis zu 3.500 U/min
• Druck: bis zu 280 bar

Radialkolbenmotoren: Radialkolbenmotoren sind für ihre Fähigkeit bekannt, hohe Drehmomente bei niedrigen Drehzahlen zu erzeugen. Sie sind ideal für schwere Lasten und anspruchsvolle Anwendungen. Typische Spezifikationen sind:

• Leistung: 10 kW bis 300 kW
• Drehmoment: 100 Nm bis 20.000 Nm
• Drehzahl: bis zu 1.000 U/min
• Druck: bis zu 700 bar

Orbitalmotoren: Orbitalmotoren sind eine Art von Niederdruck-Hydraulikmotoren, die sich durch ihre kompakte Bauweise und geringen Geräuschpegel auszeichnen. Sie sind ideal für mobile Anwendungen. Typische Spezifikationen sind:

• Leistung: 0,5 kW bis 50 kW
• Drehmoment: 10 Nm bis 800 Nm
• Drehzahl: bis zu 2.000 U/min
• Druck: bis zu 250 bar

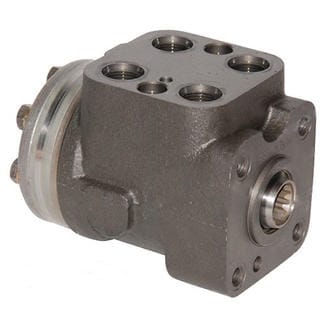

Lenkorbitrole: Lenkorbitrole sind spezielle Orbitalmotoren, die in Lenksystemen von Fahrzeugen und Arbeitsmaschinen eingesetzt werden. Sie sind für ihre kompakte Bauweise und hohe Leistungsdichte bekannt. Typische Spezifikationen sind:

• Leistung: 2 kW bis 50 kW
• Drehmoment: 20 Nm bis 500 Nm
• Drehzahl: bis zu 2.000 U/min
• Druck: bis zu 280 bar

Flügelzellenmotoren: Flügelzellenmotoren sind für ihre Fähigkeit bekannt, hohe Drehzahlen und gleichmäßige Drehmomente bei geringen Drücken zu erzeugen. Sie sind ideal für den Einsatz in Hochgeschwindigkeitsanwendungen und bieten eine hohe Effizienz. Typische Spezifikationen sind:

• Leistung: 2 kW bis 50 kW
• Drehmoment: 20 Nm bis 500 Nm
• Drehzahl: bis zu 2.000 U/min
• Druck: bis zu 280 bar

Alle diese Hydraulikmotortypen sind in verschiedenen Bauformen, Größen und Leistungsstufen erhältlich, um den spezifischen Anforderungen der verschiedenen industriellen Anwendungen gerecht zu werden. Zu den führenden Herstellern und Marken auf dem Markt gehören Bosch Rexroth, Parker, Danfoss, Sauer-Danfoss und Eaton.

Hydraulikmotoren: Verständliche Einführung in die wichtigsten Formeln

Hydraulikmotoren sind mechanische Aktuatoren, die Flüssigkeiten verwenden, um verschiedene Maschinen und Anlagen anzutreiben. Um die Funktionsweise und Leistungsfähigkeit von Hydraulikmotoren zu verstehen und zu optimieren, ist es hilfreich, einige grundlegende mathematische Formeln zu kennen, die die wesentlichen Aspekte des Betriebs dieser Motoren beschreiben.

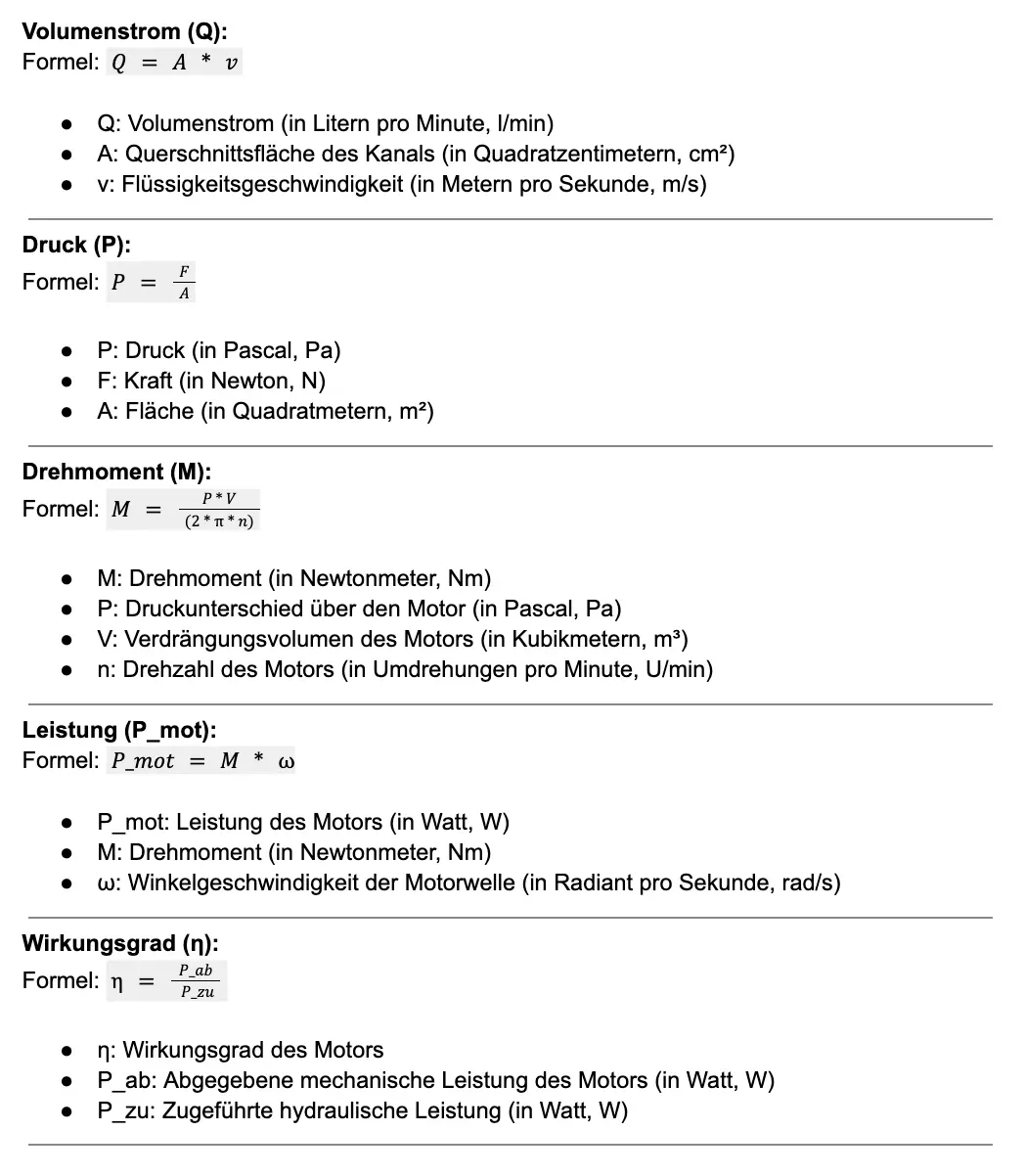

In diesem Text konzentrieren wir uns auf fünf zentrale Formeln, die ein solides Verständnis der Grundlagen von Hydraulikmotoren ermöglichen:

1. Volumenstrom (Q): Diese Formel gibt Aufschluss über die Menge der hydraulischen Flüssigkeit, die pro Zeiteinheit durch den Motor fließt, und ist entscheidend für die Berechnung von Leistung und Effizienz.
2. Druck (P): Mit dieser Formel lässt sich der hydraulische Druck berechnen, der auf die Flüssigkeit in einem geschlossenen System wirkt. Der Druck beeinflusst die Leistung und das Drehmoment des Motors.
3. Drehmoment (M): Diese Formel ermöglicht die Berechnung des von einem Hydraulikmotor erzeugten Drehmoments, das eine wichtige Größe für die mechanische Leistung des Motors ist.
4. Leistung (P_mot): Diese Formel gibt die mechanische Leistung an, die der Motor abgibt, und ist ein entscheidender Faktor für die Effizienz und Leistungsfähigkeit des Systems.
5. Wirkungsgrad (η): Diese Formel hilft dabei, den Wirkungsgrad eines Hydraulikmotors zu berechnen, der ein Maß dafür ist, wie effektiv der Motor die hydraulische Energie in mechanische Arbeit umwandelt.

Durch das Verständnis und die Anwendung dieser grundlegenden Formeln können Sie die Funktionsweise von Hydraulikmotoren besser nachvollziehen und gegebenenfalls Optimierungen vornehmen, um die Leistung und Effizienz des Gesamtsystems zu verbessern.

Zusätzliche Faktoren bei der Auswahl vom richtigen Hydraulikmotor:

1. Volumenstrom: Der Volumenstrom, gemessen in Litern pro Minute (L/min), gibt an, wie viel Hydraulikflüssigkeit der Motor in einer bestimmten Zeit verarbeiten kann. Ein höherer Volumenstrom bedeutet eine höhere Antriebsleistung, die der Motor erzeugen kann.
2. Wirkungsgrad: Der Wirkungsgrad eines Hydraulikmotor gibt an, wie effizient er Energie in mechanische Arbeit umwandelt. Ein höherer Wirkungsgrad bedeutet, dass der Motor mehr der zugeführten Energie in nutzbare Leistung umwandelt und weniger Energie als Wärme oder in Form von Leckagen verloren geht.
3. Bauformen und Größen: Hydraulikmotoren sind in verschiedenen Bauformen und Größen erhältlich, um den unterschiedlichen Anforderungen und Platzverhältnissen in verschiedenen Anwendungen gerecht zu werden. Beispielsweise sind Flügelzellenmotoren kompakt und eignen sich für den Einsatz in engen Bauräumen, während Axialkolbenmotoren eine höhere Leistungsdichte bieten und für anspruchsvollere Anwendungen geeignet sind.
4. Anwendungsbereiche: Die Art der Anwendung, für die der Hydraulikmotor eingesetzt wird, hat einen großen Einfluss auf die Auswahl des geeigneten Typs und der passenden Leistungsdaten. Beispielsweise erfordern Anwendungen in der Automobilindustrie und im Flugzeugbau oft Hydraulikmotoren mit hoher Leistung und Drehzahl, während Anwendungen in der Landwirtschaft und im Baugewerbe häufig Motoren mit hohem Drehmoment und niedriger Drehzahl benötigen.
5. Preis und Verfügbarkeit: Der Preis des Hydraulikmotor sollte im Verhältnis zu seinen Leistungen und der Qualität stehen. Darüber hinaus ist es wichtig, die Verfügbarkeit von Ersatzteilen und Service für den gewählten Hydraulikmotor zu berücksichtigen, um eine langfristige und zuverlässige Nutzung sicherzustellen.

Zusammenfassend ist es wichtig, bei der Auswahl des passenden Hydraulikmotor eine Vielzahl von Faktoren zu berücksichtigen, wie Leistung, Drehmoment, Drehzahl, Typ, Bauform, Anwendungsbereich, Preis und Verfügbarkeit. Indem Sie diese Kriterien sorgfältig abwägen und die verschiedenen Modelle und Hersteller vergleichen, können Sie den idealen Hydraulikmotor für Ihre spezifischen Bedürfnisse und Anforderungen finden.

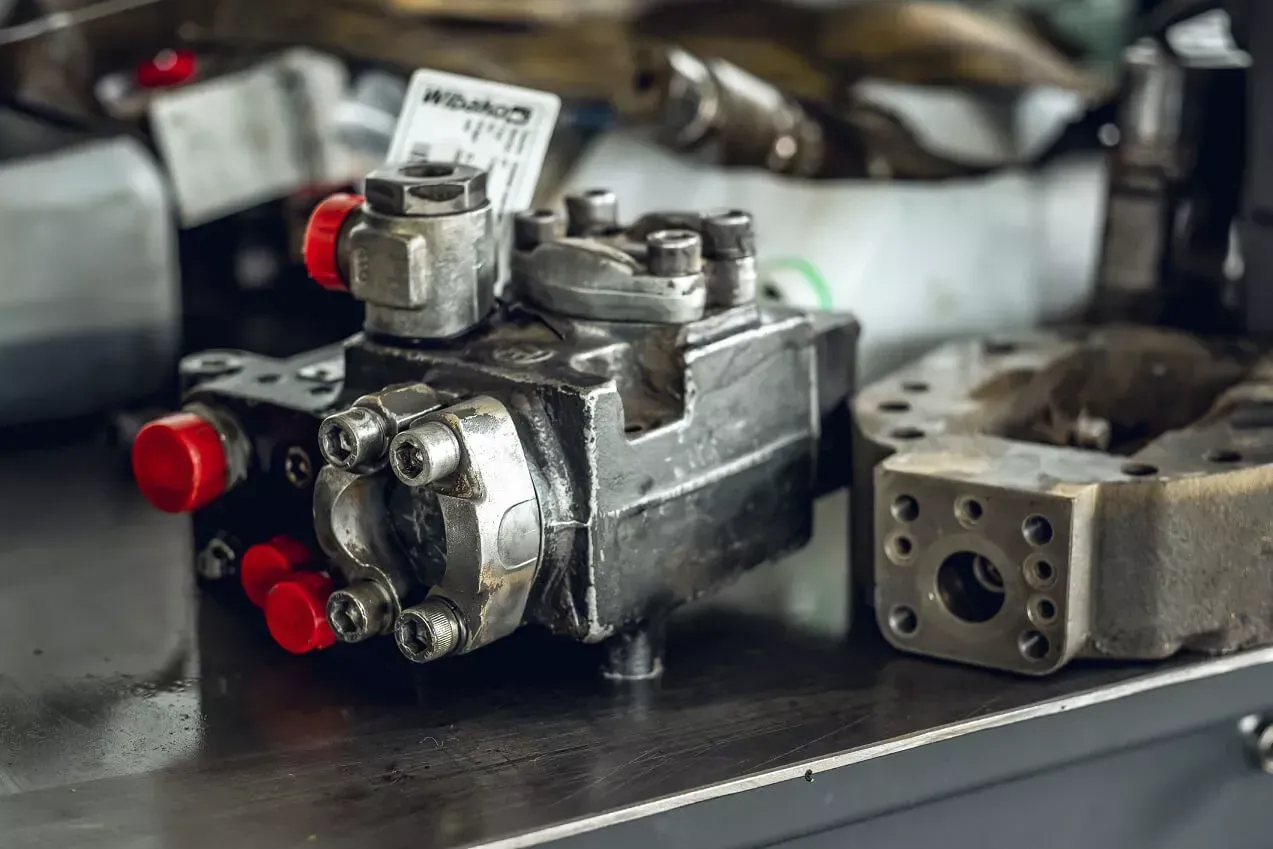

Montage, Inbetriebnahme und Wartung

Die Montage, Inbetriebnahme und Wartung eines Hydraulikmotor sind entscheidend für eine lange Lebensdauer und optimale Leistung. Um einen Hydraulikmotor fachgerecht zu montieren und in Betrieb zu nehmen, sollten folgende Schritte beachtet werden:

1. Prüfen Sie die Kompatibilität des Hydraulikmotors mit dem Antriebssystem und der Hydraulikanlage. Achten Sie dabei auf die Leistung, das Drehmoment, die Drehzahl und den Druck, die vom Motor benötigt werden.
2. Stellen Sie sicher, dass alle erforderlichen Komponenten, wie Antriebswelle, Flansch, Dichtungen und Schrauben, vorhanden sind und in einwandfreiem Zustand.
3. Montieren Sie den Hydraulikmotor gemäß der Herstelleranleitung. Achten Sie dabei auf die korrekte Ausrichtung der Motorwelle und des Antriebs sowie auf die fachgerechte Befestigung der Schrauben und Dichtungen.
4. Verbinden Sie die Hydraulikleitungen und stellen Sie sicher, dass der Hydraulikmotor mit der richtigen Hydraulikflüssigkeit versorgt wird. Prüfen Sie alle Leitungen und Anschlüsse auf Undichtigkeiten.
5. Stellen Sie die erforderlichen Betriebsparameter wie Druck, Volumenstrom und Drehrichtung ein.
6. Führen Sie einen Probelauf durch, um die Funktion des Hydraulikmotors und das Zusammenspiel mit dem Antriebssystem und der Hydraulikanlage zu überprüfen.

Um die optimale Leistung des Hydraulikmotors zu gewährleisten, sind regelmäßige Wartungsarbeiten erforderlich. Dazu gehören:

• Überprüfung der Hydraulikflüssigkeit und des Filters
• Kontrolle von Leitungen und Anschlüssen auf Verschleiß oder Undichtigkeiten
• Inspektion der Dichtungen, Schrauben und anderen mechanischen Komponenten
• Schmierung der beweglichen Teile

Wartungsintervalle variieren je nach Hersteller und Anwendung, jedoch empfiehlt es sich, die Wartung mindestens einmal jährlich oder gemäß den Herstellerangaben durchzuführen.

Häufige Probleme, die bei Hydraulikmotoren auftreten können, sind Leistungsverlust, erhöhte Geräuschentwicklung oder Undichtigkeiten. Um diese Probleme zu beheben, sollten Sie zunächst die Ursache identifizieren und anschließend entsprechende Maßnahmen ergreifen, wie das Austauschen verschlissener Teile, die Reparatur von Lecks oder die Anpassung der Betriebsparameter.

Die fachgerechte Montage, Inbetriebnahme und Wartung eines Hydraulikmotors sind entscheidend für eine effiziente und störungsfreie Funktion in verschiedenen industriellen Anwendungen, wie der Automobilindustrie oder dem Flugzeugbau. Dabei sollte auf die richtige Auswahl des Motors, die Beachtung der Herstelleranweisungen und die Durchführung regelmäßiger Wartungsarbeiten geachtet werden.
